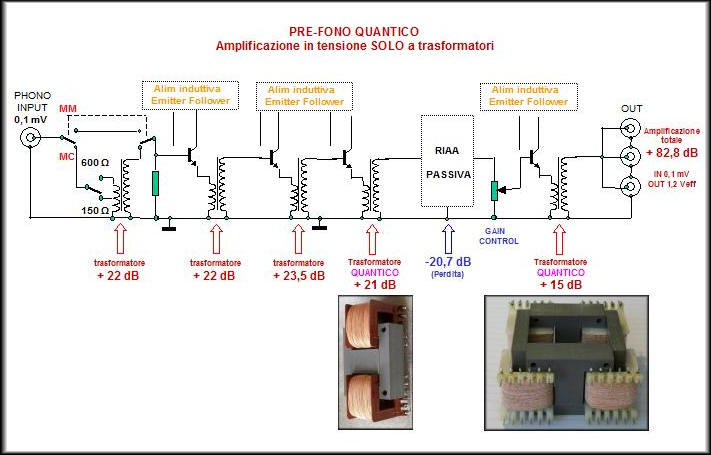

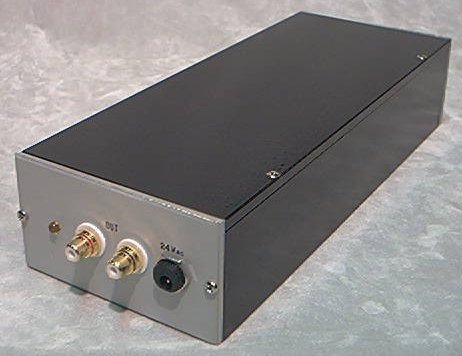

Tipo di
amplificazione |
A
trasformatori in cascata - 5 trasformatori per
canale di cui 2 con core e schermi in MU-METAL e
2 TRASFORMATORI QUANTICI ROYAL DEVICE ed 1
trasformatore STANDARD Royal Device.
Nessun elemento attivo amplificatore in
tensione.
Accoppiamento stadi tramite trasformatori che
amplificano in tensione
pilotati da transistor (amplificatori di
corrente). Il pilotaggio non controlla la
corrente nel primario del trasformatore
(controreazione ZERO locale).
Nessuna controreazione negativa ad anello
Uscita-Ingresso (non serve ai trasformatori dato
che sono elementi passivi e lineari di proprio) |
|
INGRESSI |
MC basso
livello ed MM selezionabile da pulsante
posteriore
|
|
Sensibilita' INGRESSO MC |
da 0,05
millivolt (50 microvolt) a 4,8 millivolt su 150
ohm e 9 mV su 600 ohm |
|
Impedenza
di ingresso MC |
selezionabile esternamente 150 o 600 ohm tramite
commutatore posteriore |
|
Sensibilita' INGRESSO MM
|
da 1
millivolt (massimo 50 mV per 43 Veff in
uscita). |
|
Impedenza
di ingresso MM |
47 Kohm |
|
Uscita |
triple
uscite - bilanciate a trasformatore su RCA -
carico totale consigliato da 4Kohm in su'.
carico
minimo 2 Kohm
|
|
Livello
massimo di uscita |
43 Volt a
1KHz su 4 Kohm o 10 Kohm - Deformazione
della forma d'onda a 48 Veff
[20 Veff @
30 Hz]
|
|
Amplificazione massima |
82,8 dB (x
13.800) su ingresso MC / 150 ohm
76,8 dB ( x
6900) su ingresso MC / 600 ohm
60,8 dB
( x 1096) su
ingresso MM 47 Kohm
|
|

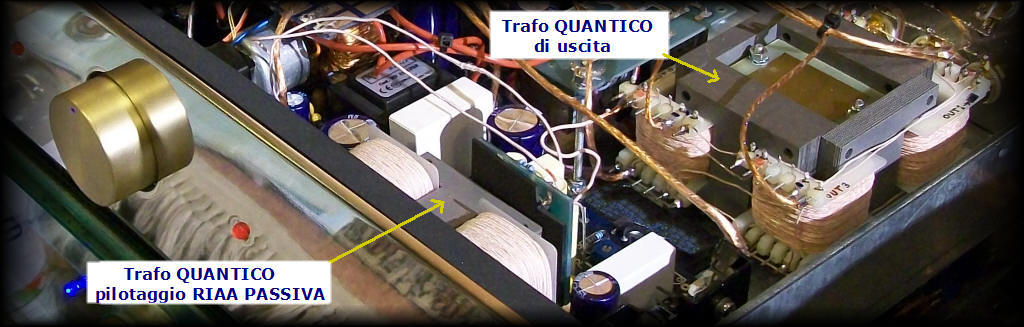

RIAA |
passiva
pilotata dal trasformatore QUANTICO Royal Device -
condensatori in polipropilene doppia
metallizzazione selezionati a
bassa tolleranza (inferiore 0,5%) |
|
RISPOSTA in
FREQUENZA |
MC: 20 Hz -
40 KHz
MM: 20
Hz - 65 KHz
|
|
FILTRO
SUBSONICO |
Naturale a
trasformatori. Ulteriormente regolabile
internamente con continuita'.
|
|
Rapporto
segnale/rumore |
MM: 105,7 dB
nella banda 20 Hz - 20 KHz ingresso chiuso su 5
Kohm
MM: 109,7 dB
nella banda 20 Hz - 20 KHz ingresso chiuso su
100 ohm
MC 600
ohm : 101,7 dB
nella banda 20 Hz - 20 KHz ingresso chiuso su
220 ohm
MC 150
ohm : 98,2 dB
nella banda 20 Hz - 20 KHz ingresso chiuso su 75
ohm
Misure
relative ad uscita 43 Veff / 1 KHz
|
|
ALIMENTAZIONE generale |
BLU POWER esterno -
220 Vac - consumo medio inferiore a 10
watt |
|
NOTE |
Alimentazioni a pi-greco capacitivi ed induttivi
- 22 celle induttive. Connettori dorati. Tutti i
componenti sono costruiti in Italia,
(trasformatori, induttori, chassis, C.S. ecc.)
su specifiche Royal Device. Potenziometro di
regolazione GAIN a telecomando. Manopola in
ottone pieno. cablaggi super epigenetici.

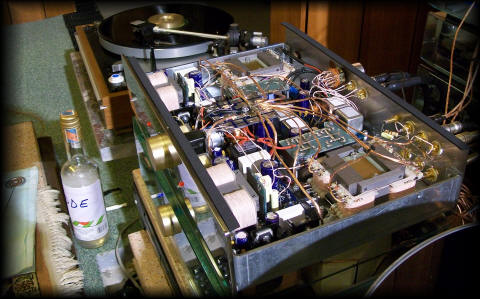

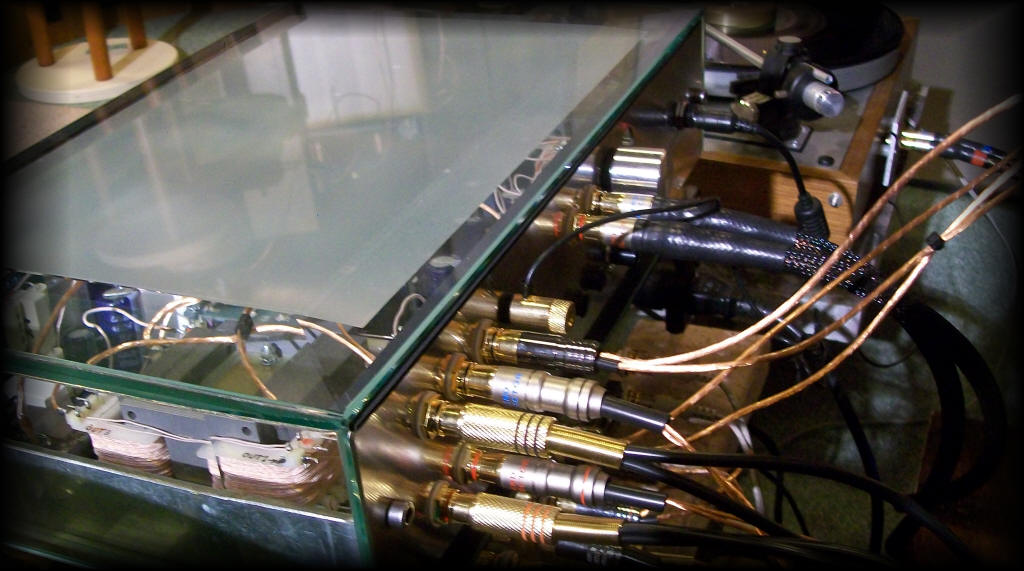

disposizione interna DUAL MONO.
|
|
NOTE
ALIMENTATORE
BLU POWER |
L’alimentazione
BLU POWER
“Schumann WAVE compatible”
a differenza delle alimentazioni standard
fornite, produce un suono eterico legato alle
caratteristiche dell’emissione della risonanza
del campo elettromagnetico del globo terrestre (frequenza
di Schumann) in assenza di 50 Hz. Il particolare
sistema studiato si slega inoltre in ottima
parte dalla variabilita’ della frequenza del
globo terrestre condizionata dalla latitudine e
dalle emissioni piu’ o meno intense del campo
elettromagnetico a 50 Hz e dalle interferenze
metereologiche, nonche’ stabile in funzione
della variabilita’ della rete elettrica,
mantenendone costante le caratteristiche delle
amplificazioni da un punto di vista sonoro.
Implementato di serie
in tutte le amplificazioni ROYAL DEVIOCE,
evita l’utilizzo di generatori Schumann ed
antenne in casa per ottenere lo stesso effetto,
evitando
inoltre
ulteriore inquinamento provocato da campi
elettromagnetici
a 50 Hz
influenti sul corpo umano |
|
misurazione
dell'equalizzazione RIAA PREFONO QUANTICO
rispetto allo standard teorico
INGRESSO MM
|
| |
|
|
PREFONO
QUANTICO |
|
Hz |
RIAA |
|
LEFT |
|
RIGHT |
|
20 |
19.36 |
|
20.3 |
|
20.3 |
|
25 |
19.04 |
|
19.55 |
|
19.45 |
|
50 |
16.96 |
|
17.17 |
|
17.15 |
|
70 |
15.37 |
|
15.43 |
|
15.40 |
|
100 |
13.18 |
|
13.01 |
|
13.00 |
|
120 |
11.94 |
|
12,06 |
|
12.05 |
|
150 |
10.36 |
|
10.48 |
|
10.48 |
|
210 |
7.97 |
|
8.09 |
|
8.09 |
|
300 |
5.57 |
|
5.68 |
|
5.67 |
|
380 |
4.16 |
|
4.23 |
|
4.22 |
|
480 |
2.93 |
|
2.97 |
|
2.96 |
|
540 |
2.38 |
|
2.38 |
|
2.38 |
|
610 |
1.86 |
|
1.85 |
|
1.85 |
|
760 |
1.02 |
|
0.97 |
|
0.97 |
|
850 |
0.63 |
|
0.56 |
|
0.56 |
|
950 |
0.26 |
|
0.18 |
|
0.18 |
|
1000 |
0.00 |
|
0.00 |
|
0.00 |
|
1100 |
-0.23 |
|
-0.33 |
|
-0.32 |
|
1300 |
-0.79 |
|
-0.89 |
|
-0.89 |
|
1500 |
-1.31 |
|
-1.41 |
|
-1.42 |
|
1700 |
-1.80 |
|
-1.89 |
|
-1.90 |
|
1900 |
-2.27 |
|
-2.36 |
|
-2.37 |
|
2100 |
-2.73 |
|
-2.81 |
|
-2.83 |
|
2400 |
-3.39 |
|
-3.47 |
|
-3.49 |
|
2700 |
-4.04 |
|
-4.10 |
|
-4.13 |
|
3000 |
-4.65 |
|
-4.71 |
|
-4.74 |
|
3400 |
-5.43 |
|
-5.47 |
|
-5.51 |
|
3800 |
-6.17 |
|
-6.20 |
|
-6.24 |
|
4300 |
-7.02 |
|
-7.03 |
|
-7.09 |
|
4800 |
-7.82 |
|
-7.82 |
|
-7.88 |
|
5400 |
-8.70 |
|
-8.69 |
|
-8.76 |
|
6100 |
-9.64 |
|
-9.62 |
|
-9.69 |
|
6800 |
-10.50 |
|
-10.47 |
|
-10.55 |
|
7600 |
-11.39 |
|
-11.34 |
|
-11.44 |
|
8500 |
-12.30 |
|
-12.26 |
|
-12.35 |
|
9500 |
-13.22 |
|
-13.16 |
|
-13.26 |
|
10000 |
-13.75 |
|
-13.56 |
|
-13.69 |
|
11000 |
-14.44 |
|
-14.35 |
|
-14.48 |
|
12000 |
-15.17 |
|
-15.06 |
|
-15.21 |
|
13000 |
-15.85 |
|
-15.73 |
|
-15.87 |
|
15000 |
-17.07 |
|
-17.00 |
|
-17.06 |
|
17000 |
-18.14 |
|
-17.90 |
|
-18.10 |
|
19000 |
-19.09 |
|
-18.82 |
|
-19.01 |
|
20000 |
-19.5 |
|
-19.23 |
|
-19.46 |
|
21000 |
-19.95 |
|
-19.66 |
|
-19.89 |
|
|

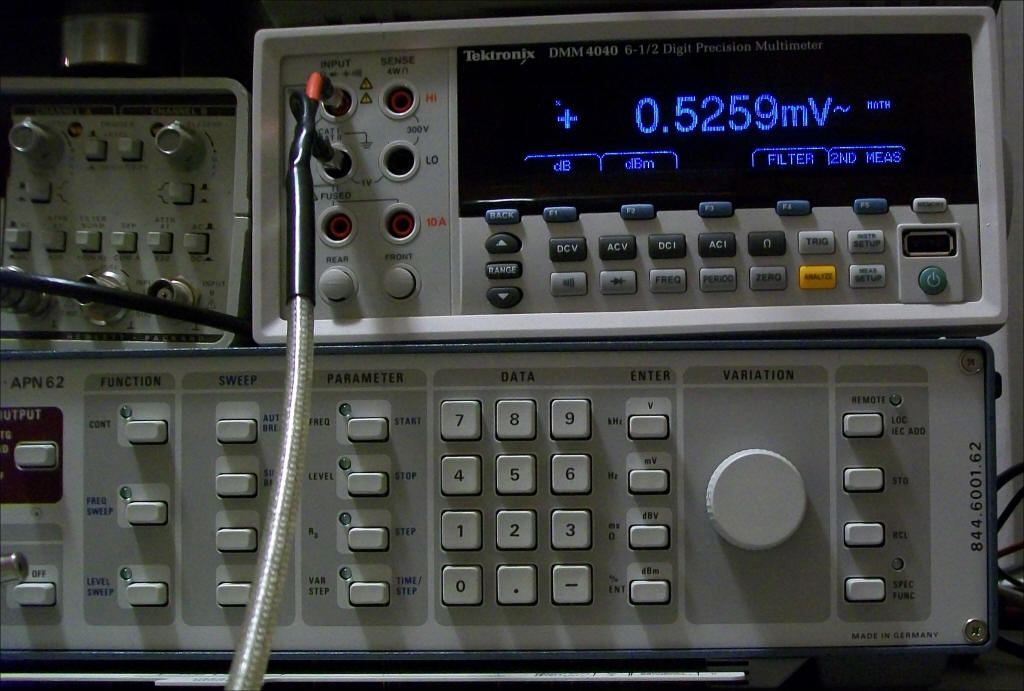

STRUMENTAZIONE
utilizzata per le prove:
Multimetro
digitale: FLUKE 8846A – 6,5 cifre
Multimetro
digitale: Tektronix DM4040 – 6,5 cifre
Oscilloscopio
analogico: TekTronix 2465 B – 400 MHz - 4 tracce
1°
GENERATORE SINUSOIDALE
a basso rumore: Royal Device a batterie -
appositamente studiato per test PREFONO MC
bassissimo livello - Impedenza
di uscita 2,2 ohm - distorsione di 2a Armonica a 1
KHz circa -68 dB. A livello del Rodhe Schwartz
APN-62 inadatto pero' per queste misure, per
rumore a 50 Hz (troppo alto) sotto gli 0,5
millivolt di uscita.
2°
GENERATORE SINUSOIDALE per misure RIAA e
guadagni per livelli superiori a 0,5 millivolt:
Rodhe Schwartz
APN-62
|
