HORN SUBWOOFER
Dimensioni
della sala AUDIO sono 6.95 x 8.70 metri.
Efficienza totale 110 dB/1W/1m. Ogni woofer
sopporta una potenza di 400 Watt per un totale di 6400 watt elettrici. La
potenza massima che arriva ai woofer durante i passaggi musicali piu'
elevati, misurata all'oscilloscopio e' di circa 60 watt per canale. Il
livello sonoro indistorto ottenibile e' molto maggiore di quello ascoltabile
in qualsiasi concerto dal vivo, dove il set-up non e' mai comunque come da
master CD dove le performance sono realizzate in studio.
Ogni tromba ha una lunghezza di 9.5 metri

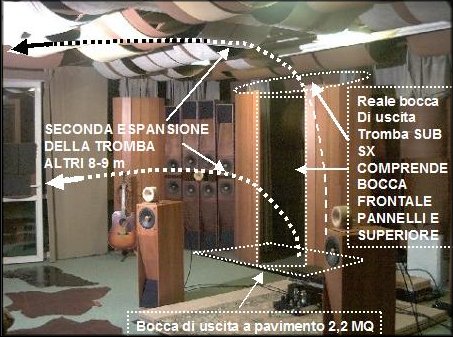

ed una bocca d'uscita di 2,2 metri quadrati e riproducono frequenze da 5
Hertz in su a piena potenza. La bocca di uscita non e' quella visibile sul
pavimento, ma devono essere considerati pure i pannelli laterali che fanno
da guida d'onda, piu' i convogliatori a soffitto. La tromba e' calcolata con
i muri laterali per la meta' della lunghezza d'onda di 11 Hz dai woofer al
punto di ascolto.

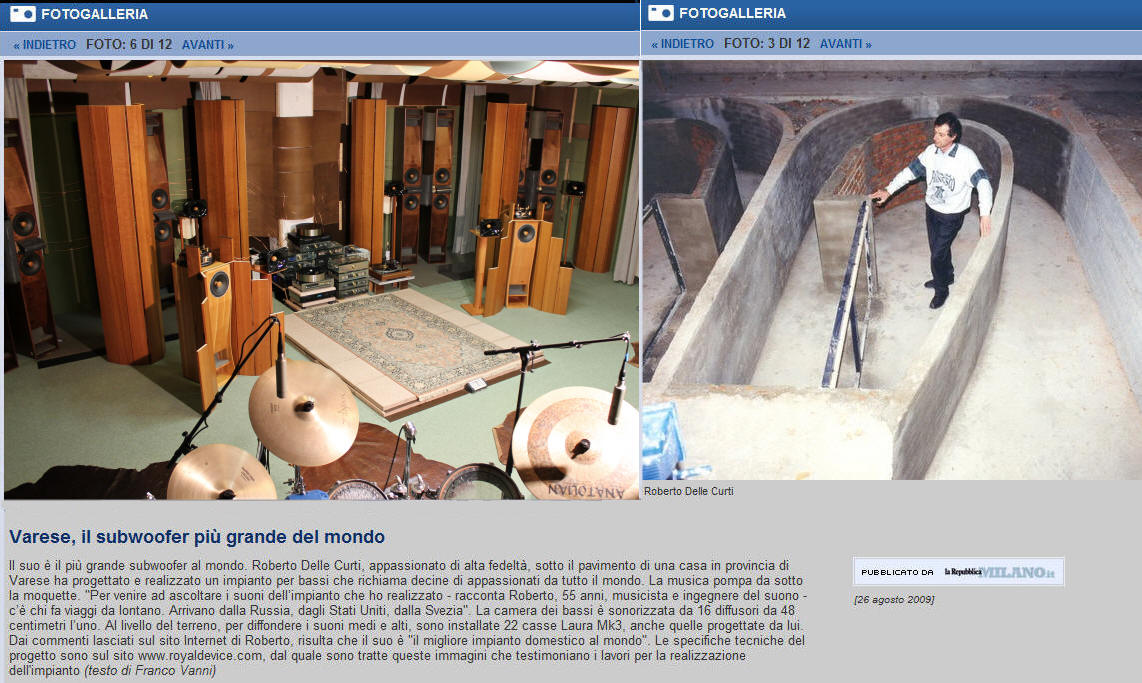

SUBWOOFER a DOPPIA TROMBA

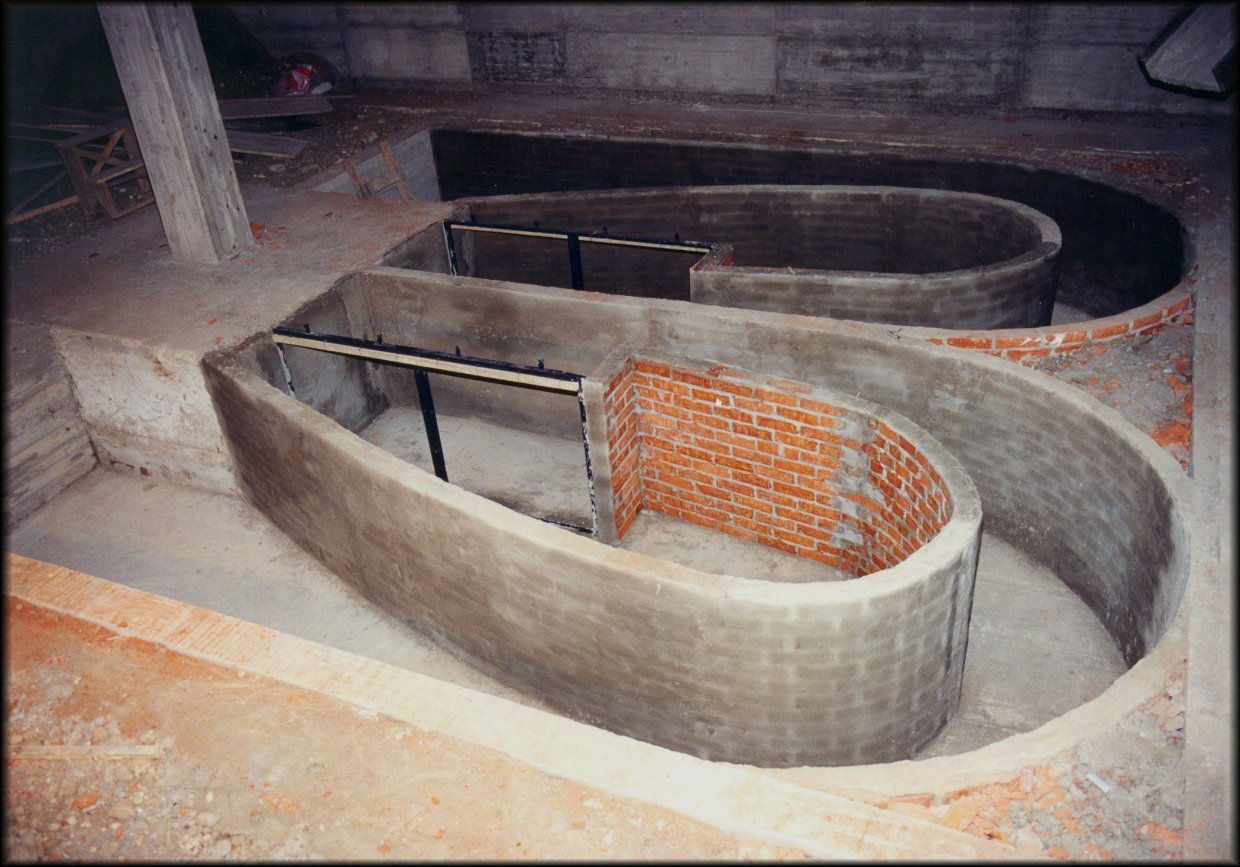

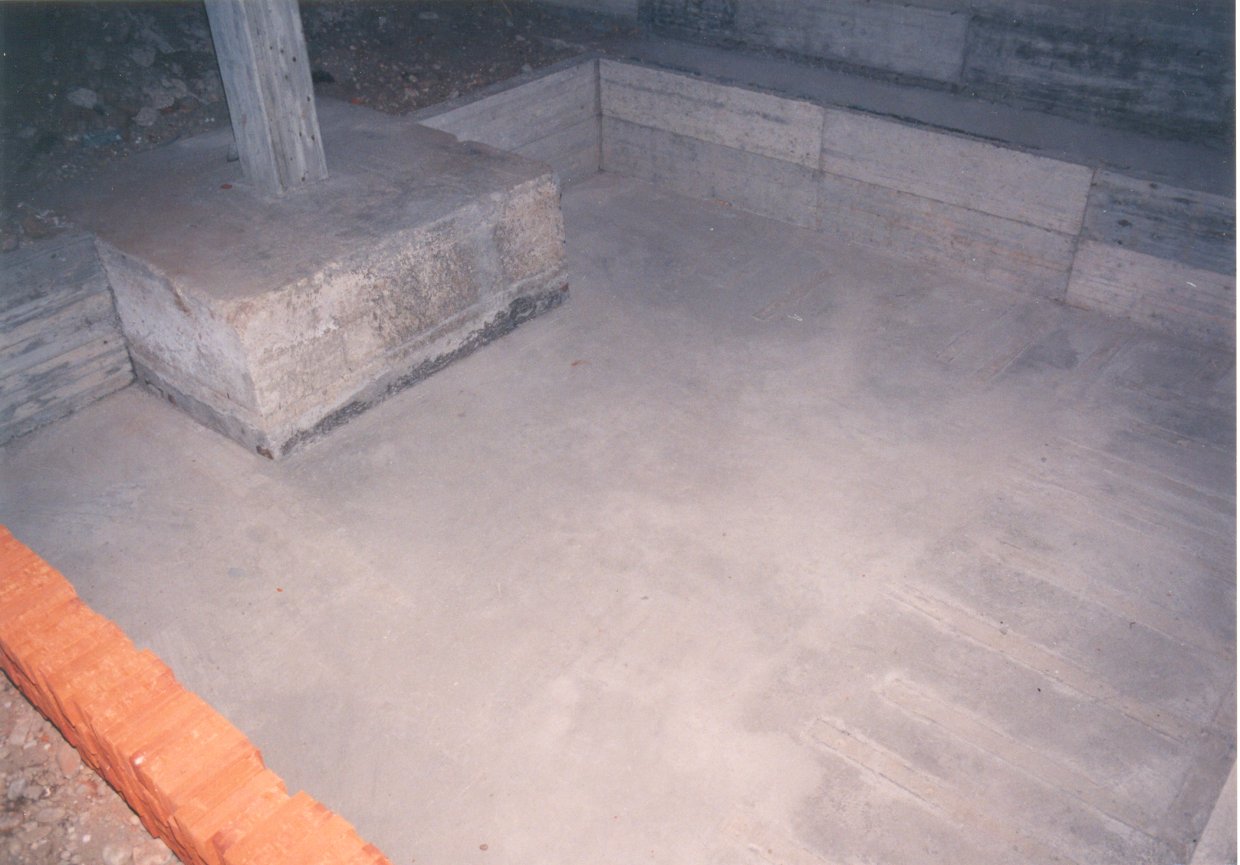

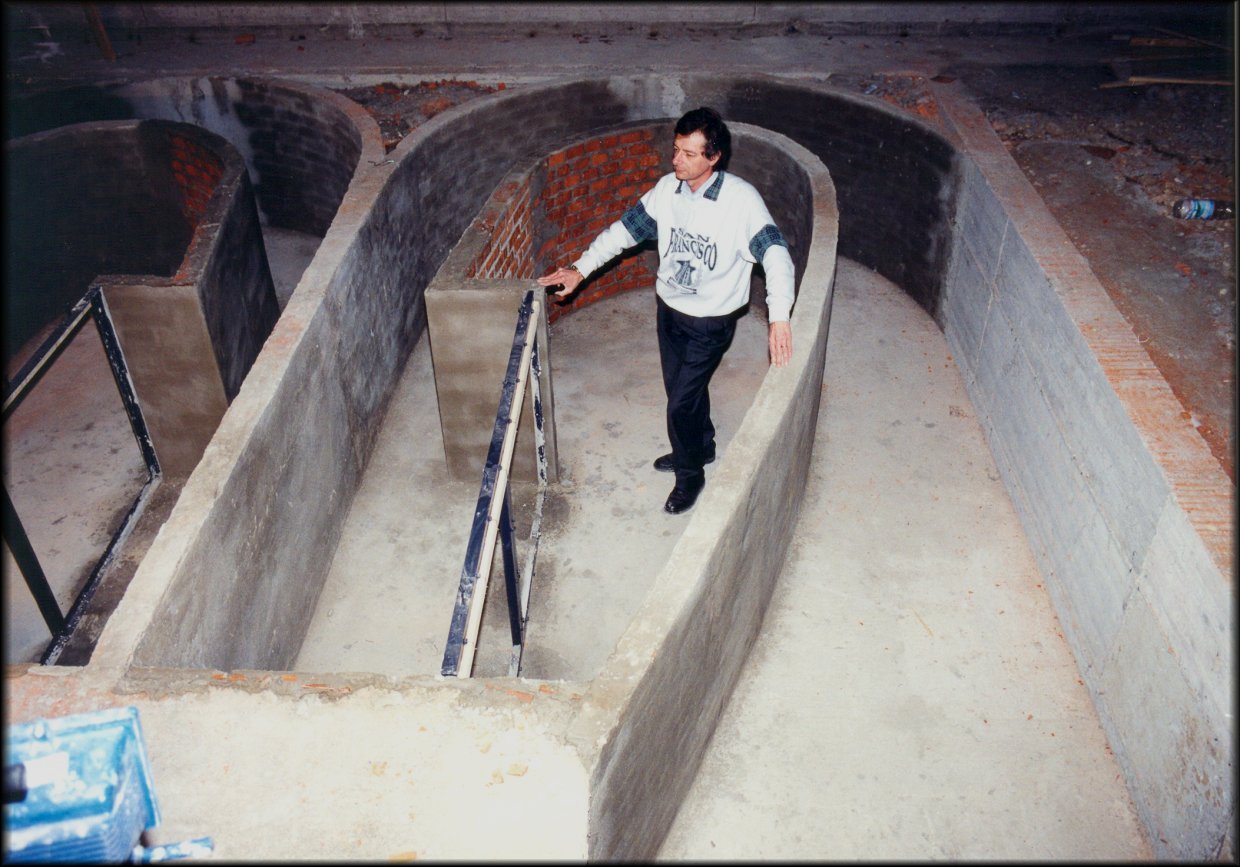

lo scavo di
oltre 60 metri cubi
SUBWOOFER a DOPPIA TROMBA

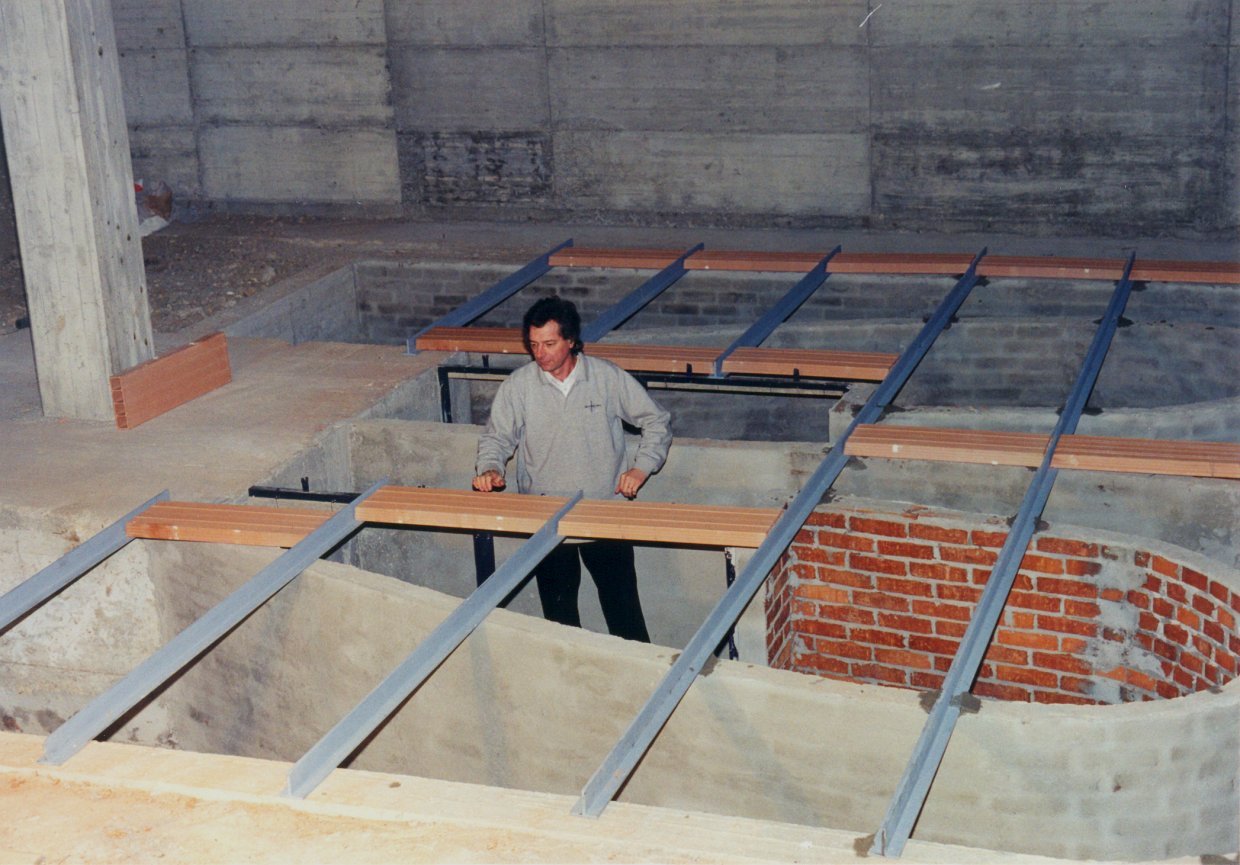

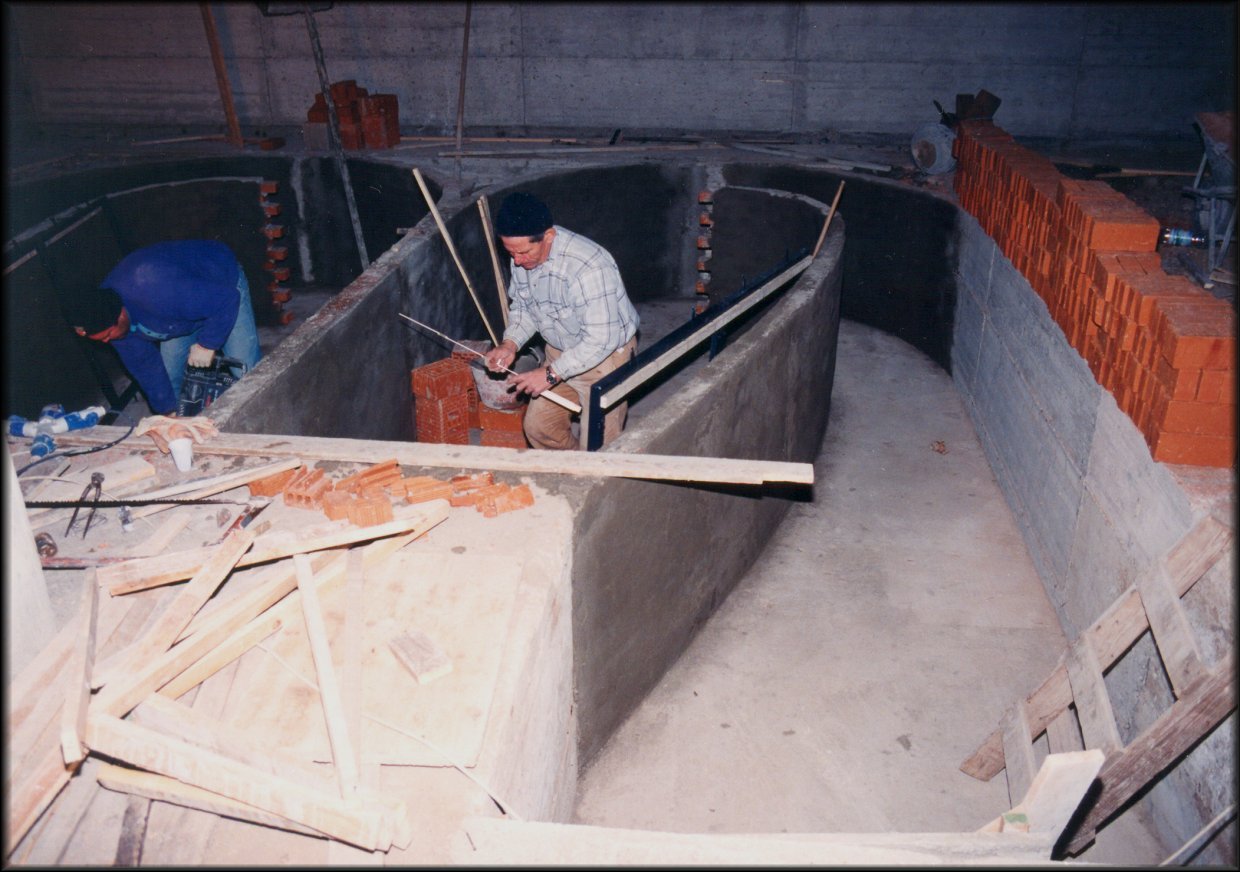

Alcuni momenti durante la costruzione
SUBWOOFER a DOPPIA TROMBA: Alcuni momenti durante la costruzione
Le trombe sono state progettate per ottenere un filtro passa
basso molto stretto

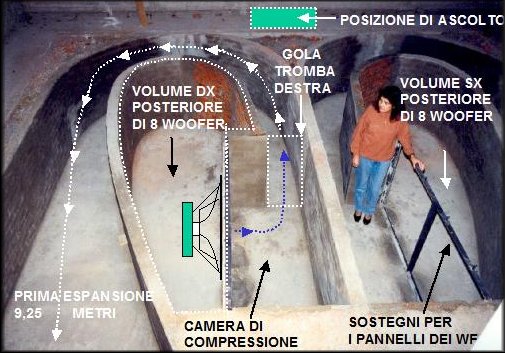

SUBWOOFER a DOPPIA TROMBA: solo una
sezione

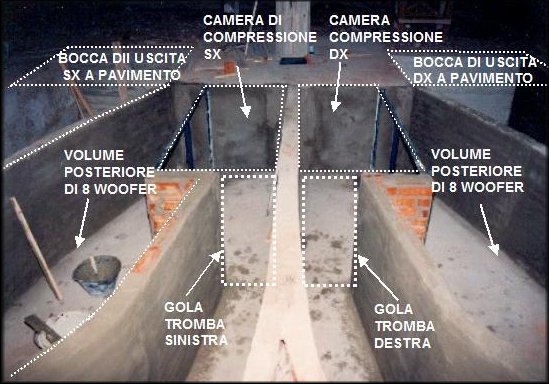

SUBWOOFER a DOPPIA TROMBA:

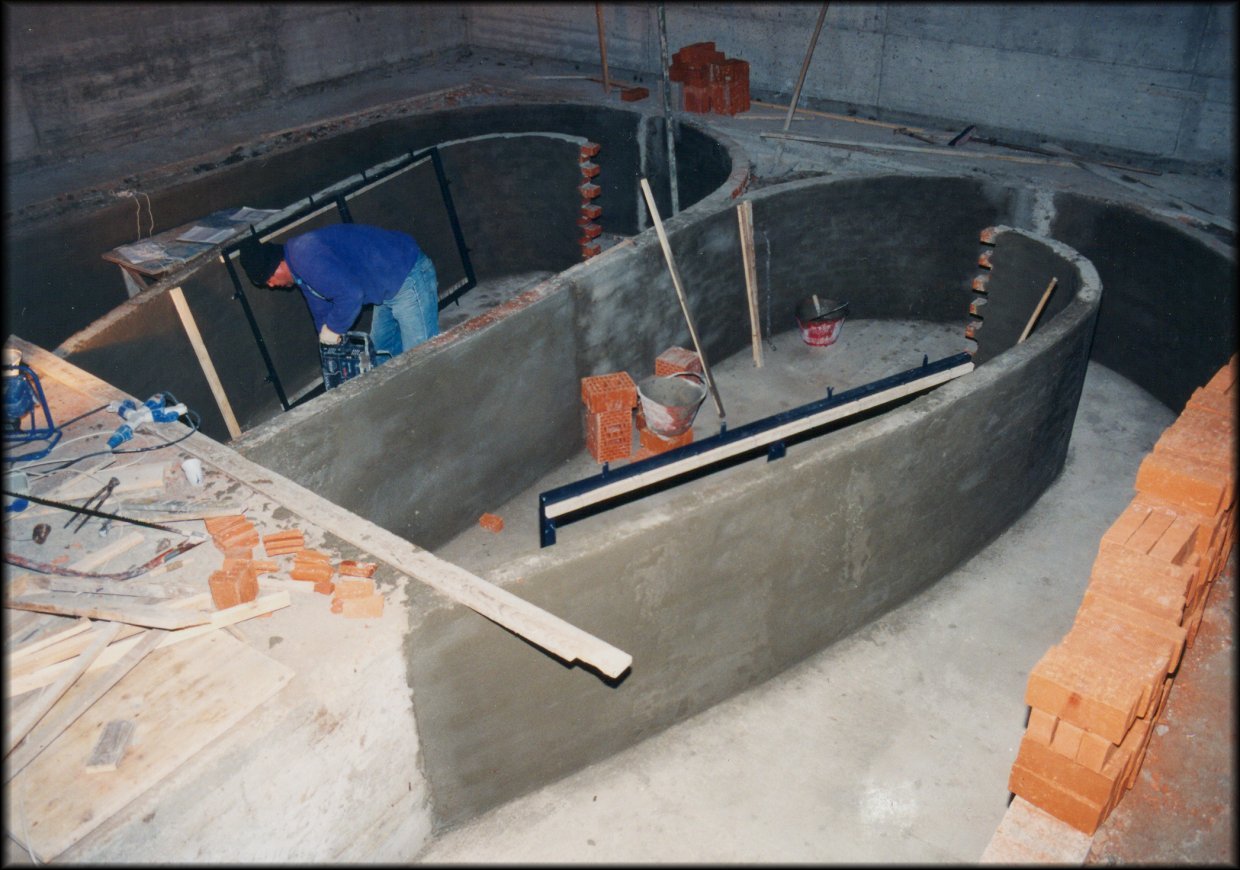

due sezioni - vista dall'alto
due
sezioni - vista dall'alto - prima di gettare il pavimento

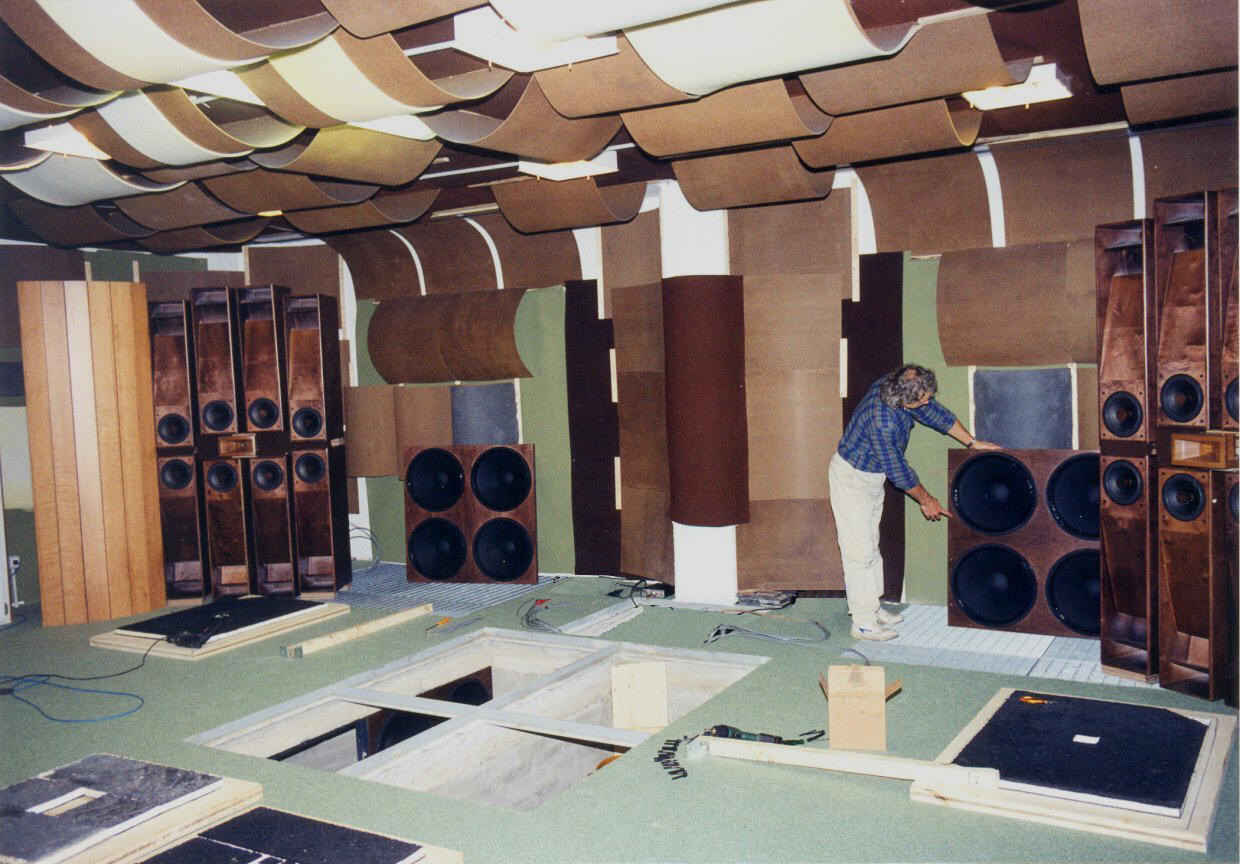

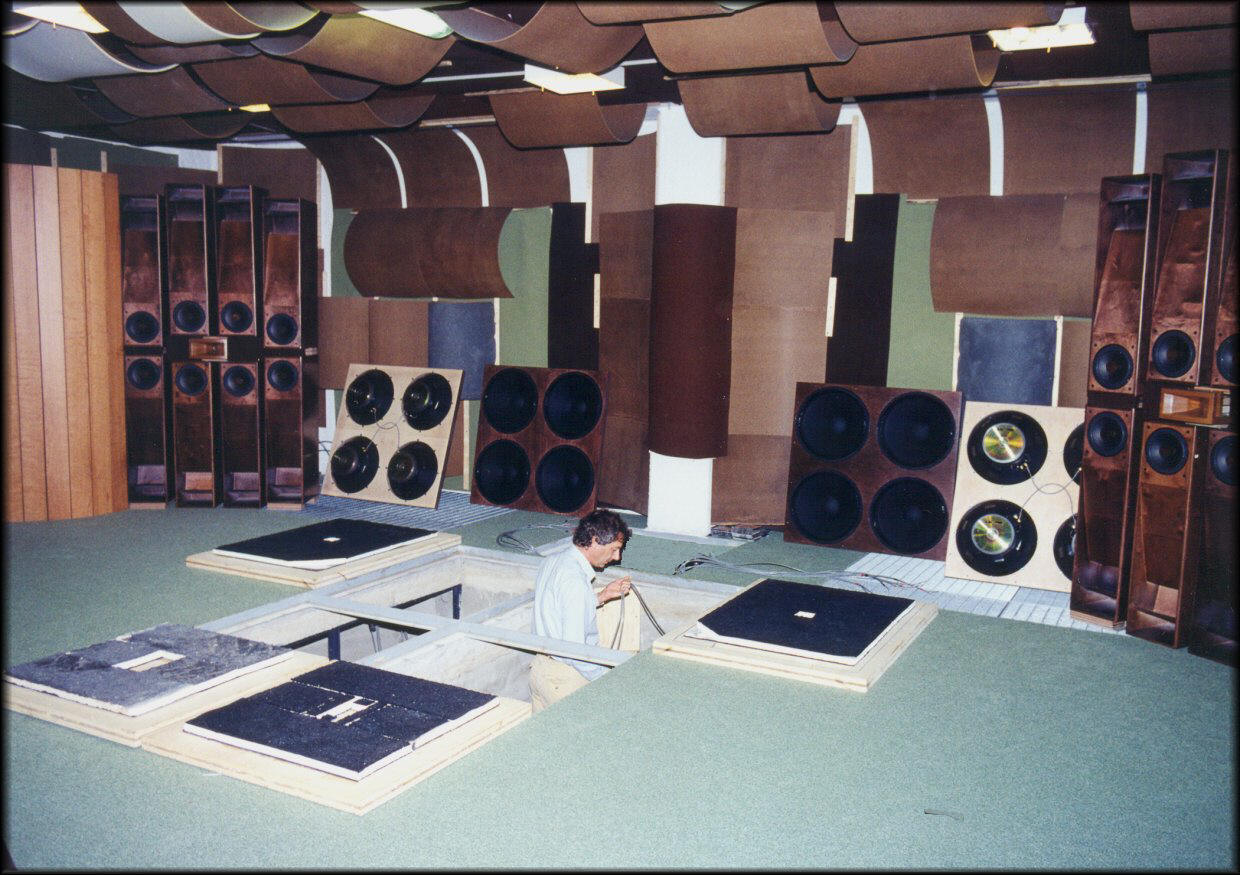

La
Sala Audio durante il montaggio dei subwoofer
nell'ANNO 2000
In queste foto sono visibili le 8 X Laura come
erano posizionate con l'allora tromba centrale
RD Horn e i 16 X 47 cm WOOFER montati su 2 pannelli da 1 mq cadauno
Montaggio dei woofer nella camera di compressione
delle trombe
Montaggio dei woofer nella camera di compressione
delle trombe ed i P.P no F.B usati ai tempi.

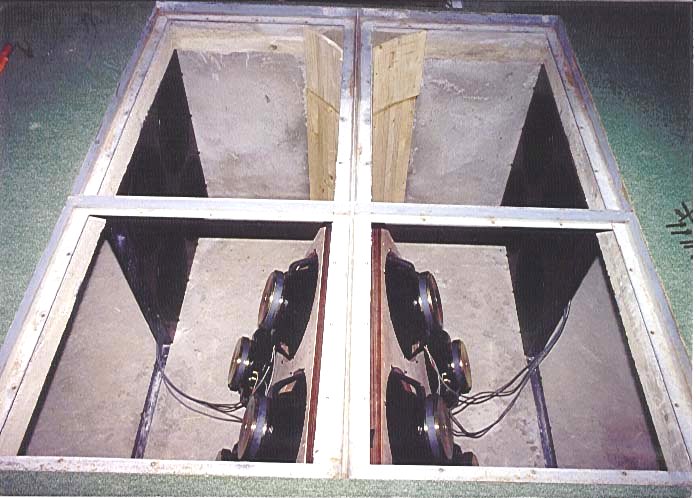

Siamo all'interno

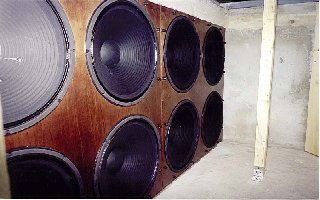

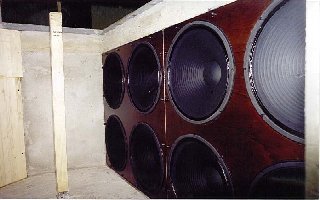

della camera di compressione. Vista dei 16 woofer montati. (1.0 metro di
profondita' + 20 cm di soletta)

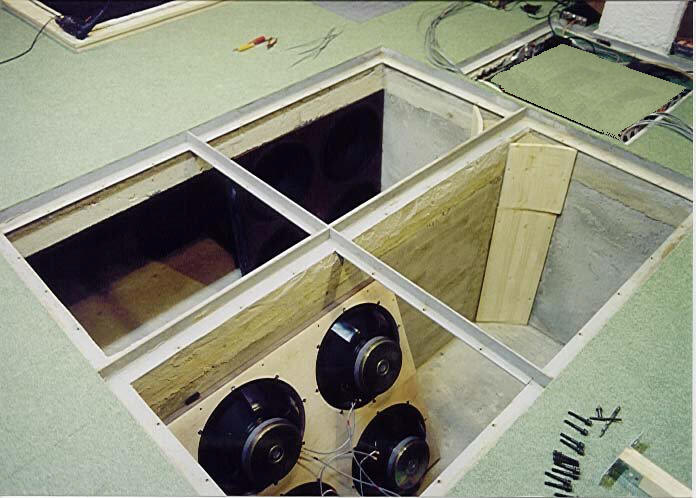

Montaggio e connessione dei woofer nella camera
di compressione

Vista dei woofer di sinistra e di destra

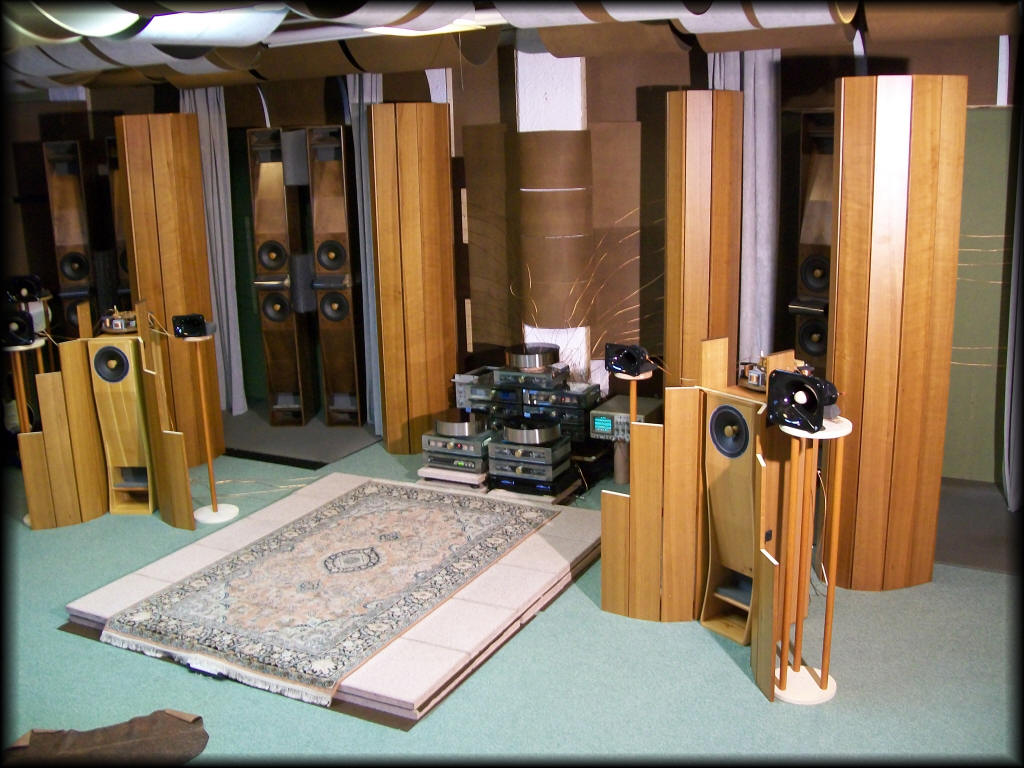

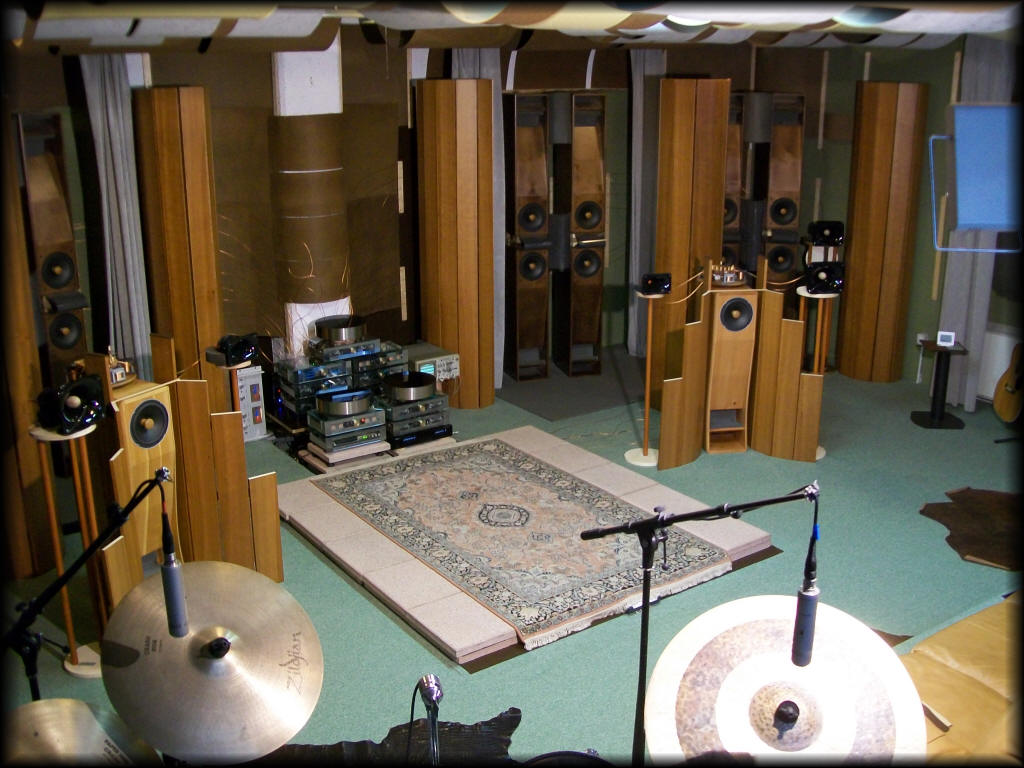

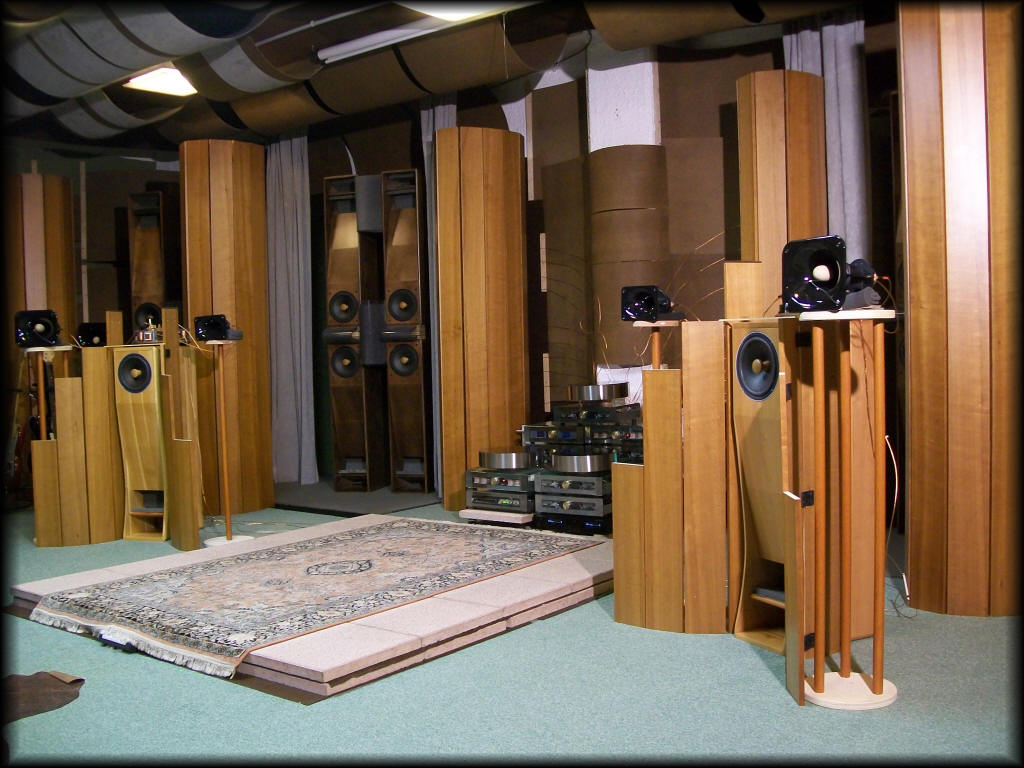

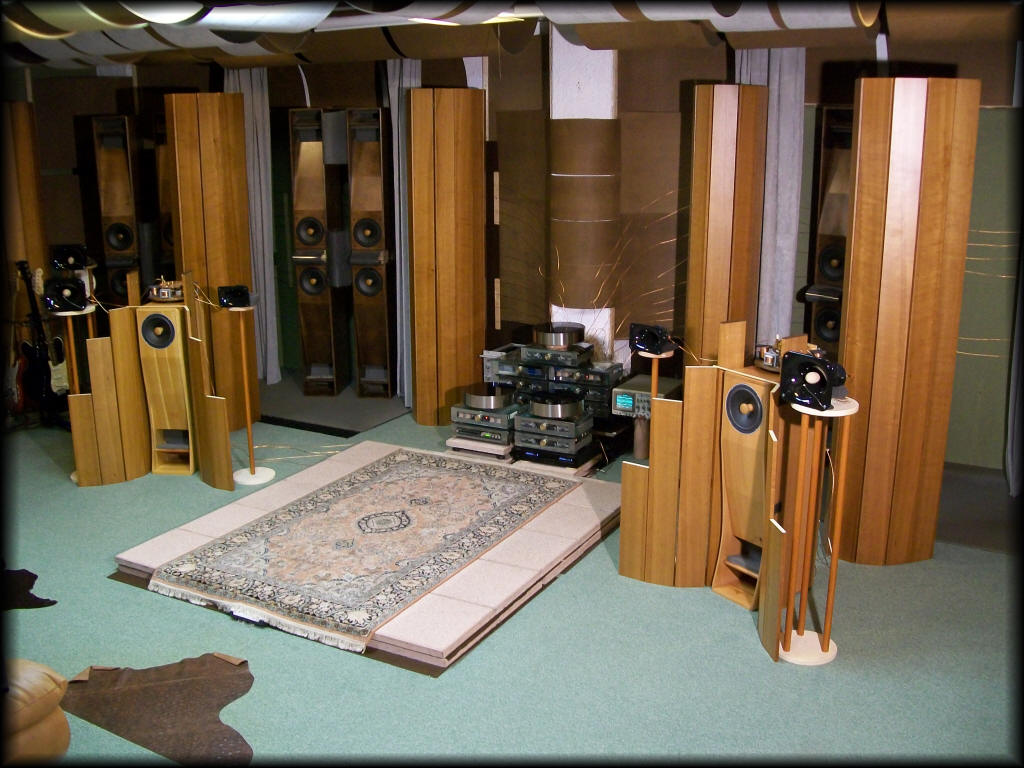

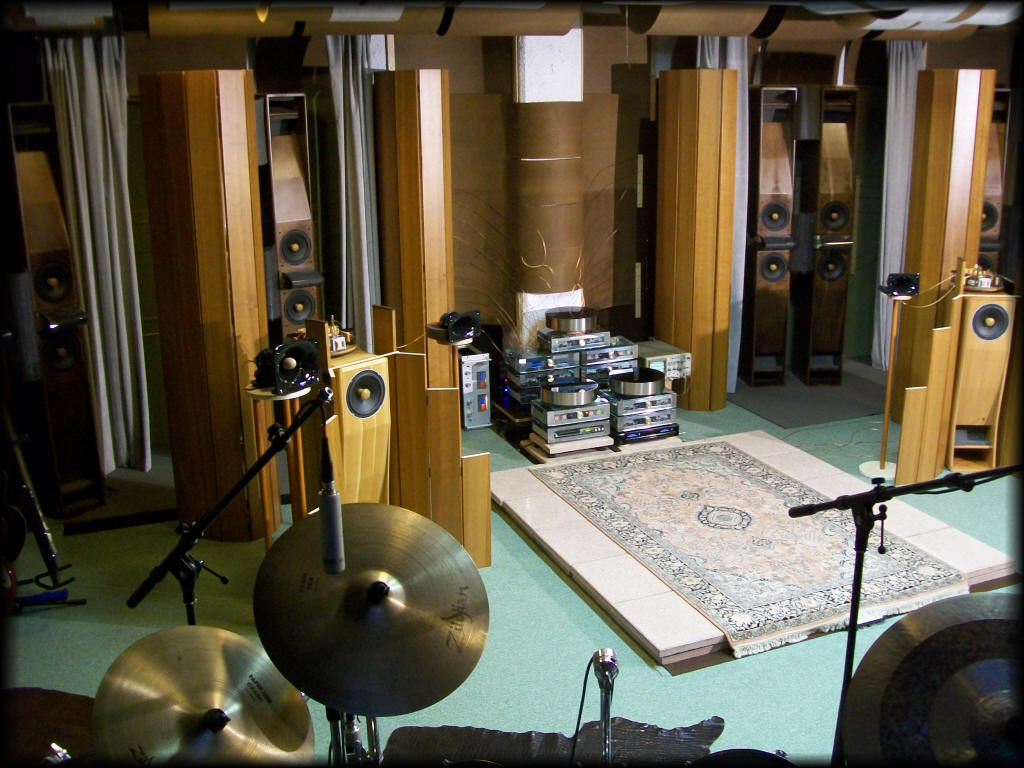

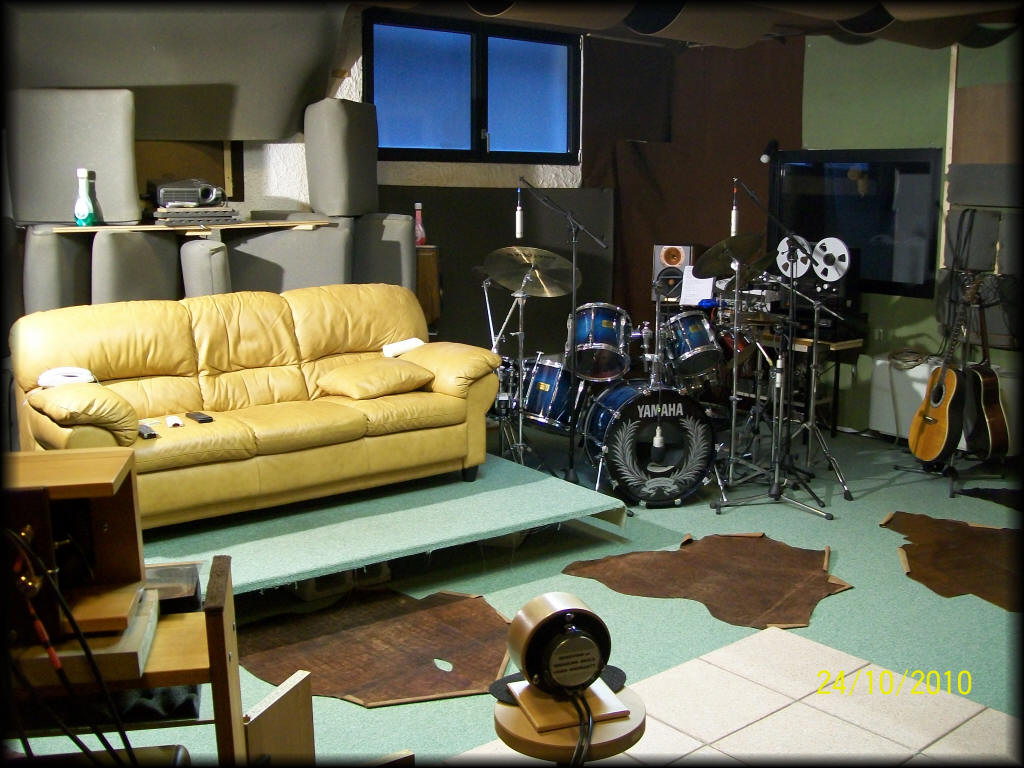

La vista dell'attuale sala audio
fase dell'installazione degli
amplificatori QUANTICI gia' iniziata
nel marzo 2011

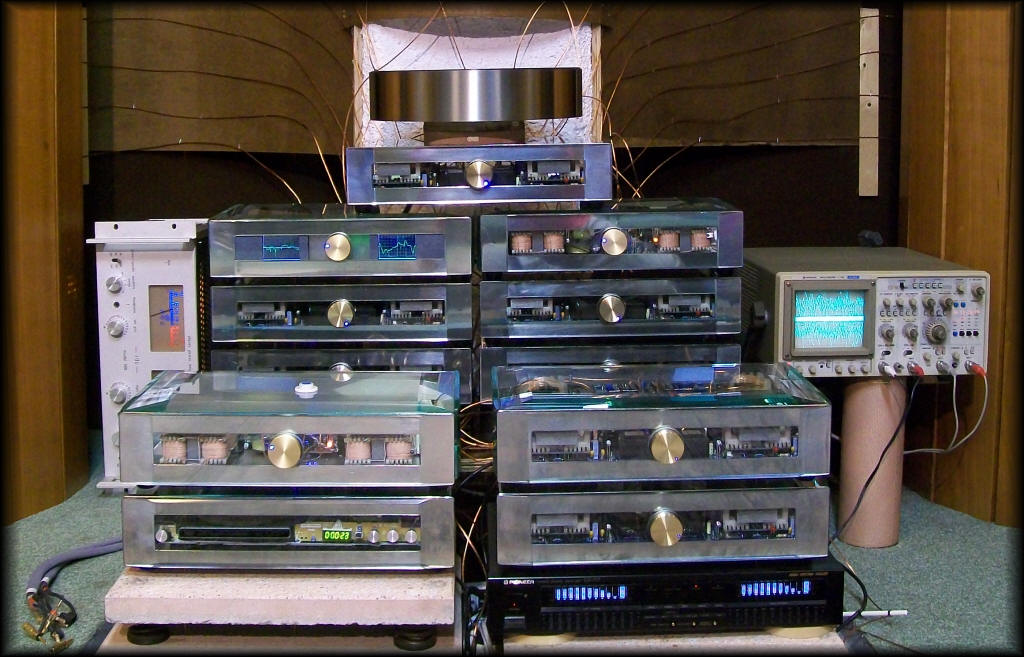

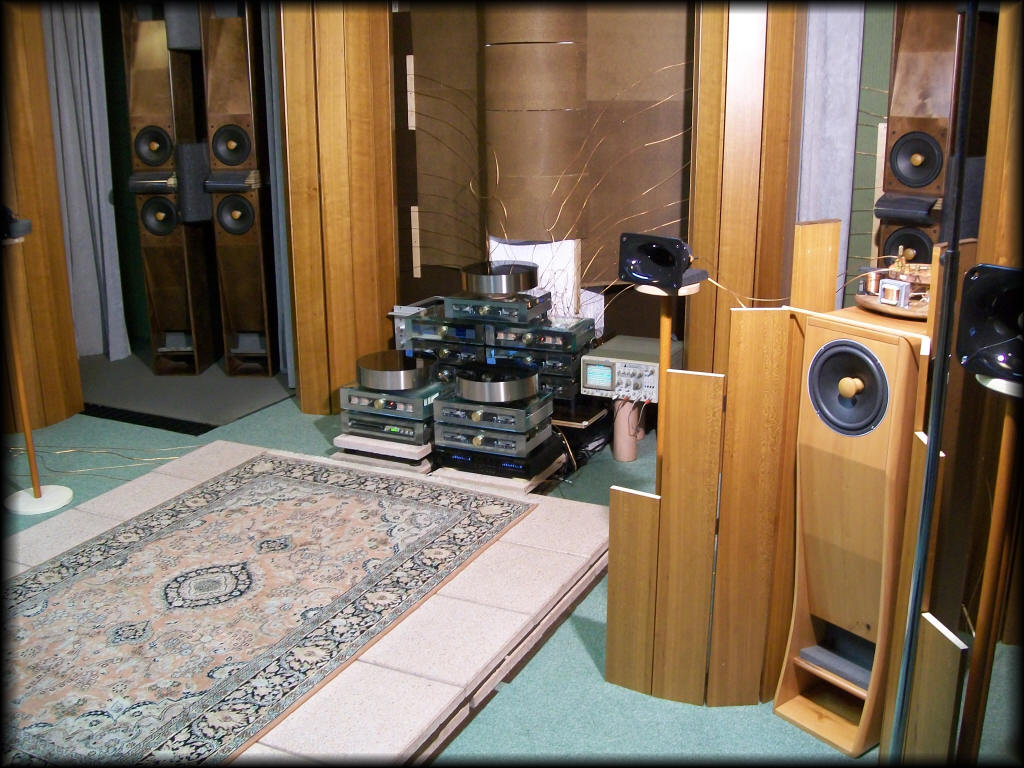

vista dell'attuale disposizione delle amplificazioni (sett 2011)

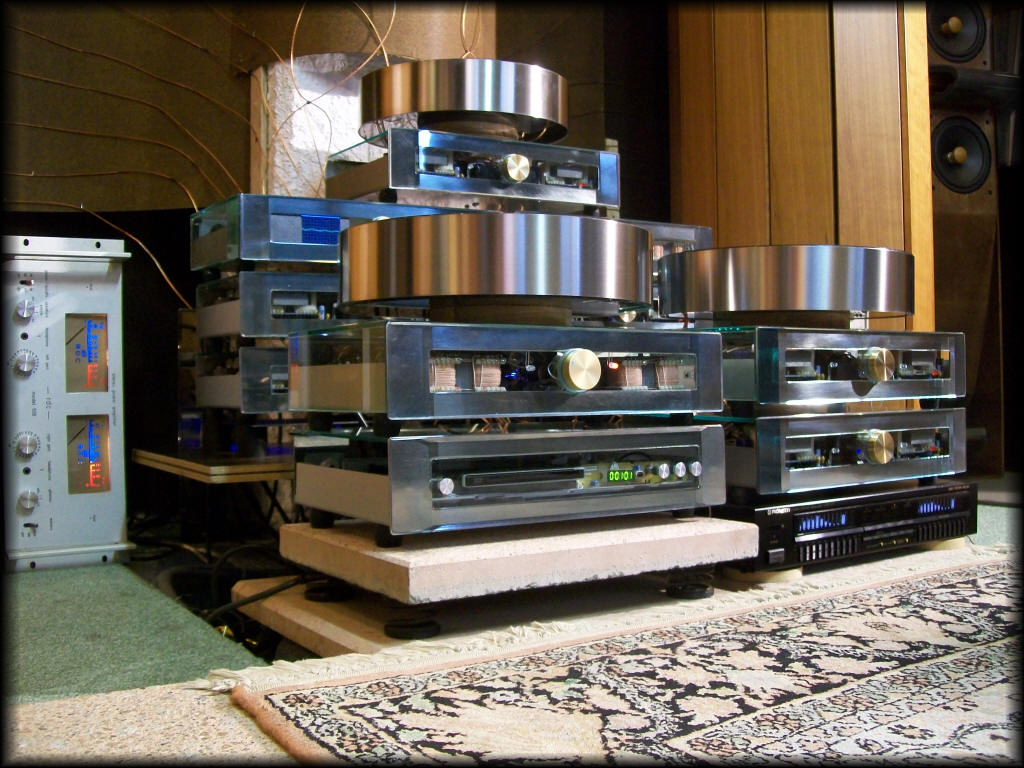

DAC
QUANTICO sopra (con POST
ACCELERATORE a DELTA), LETTORE MULTIMEDIALE Royal Device
sotto
con
PRE ACCELERATORE per dati SPD-IF
incorporato

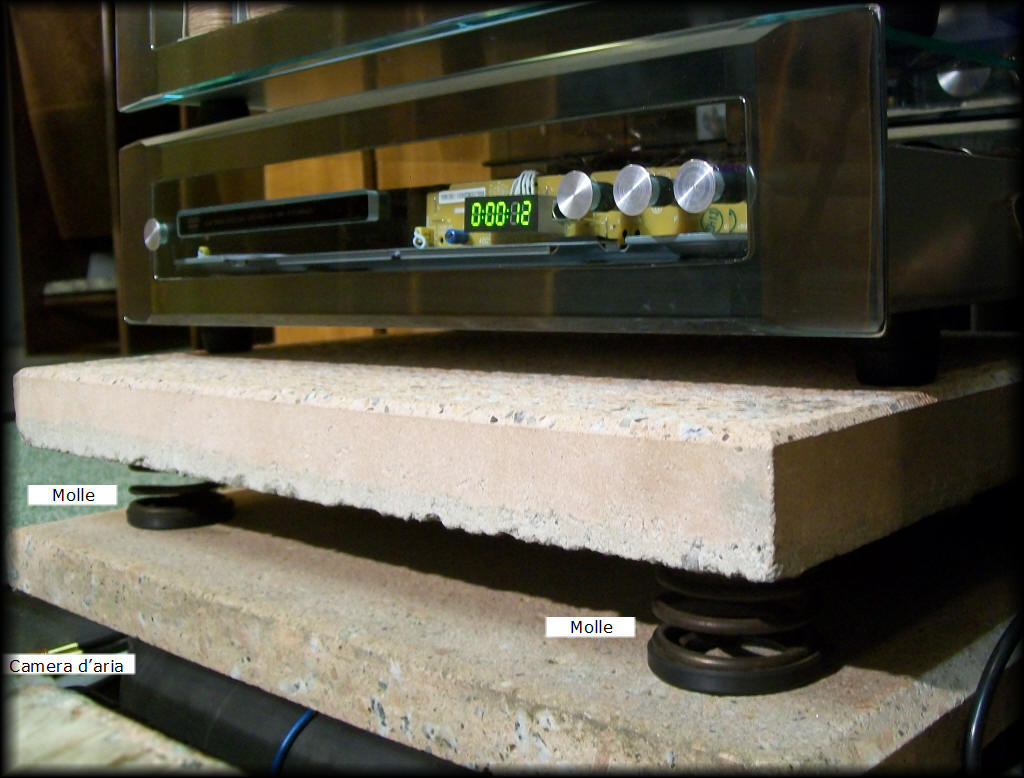

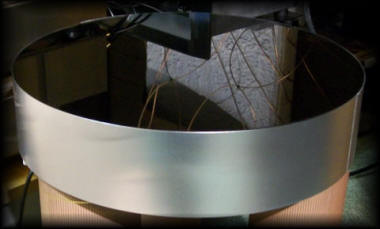

tutto l'interno del lettore e' oscillante e
smorzato su 2 diverse frequenze di risonanza
rispetto allo chassis esterno in alluminio e
cristallo. Nemmeno i tasti frontali sono
vincolati al circuito interno - lati semi
aperti e l'ulteriore disaccoppiamento
vibrazionale esterno SOTTOSTANTE - molle e
camera d'aria - completano il quadro)
I canali frontali (LEFT + RIGTH) sono formati
da 16 diffusori
LAURA
posizionati a cerchio in UNA NUOVA
CONFIGURAZIONE NON INTERFERENTE.
Completa assenza di nasalita' dovuta ai
sistemi a tromba. Le frequenze da 30 a 9000 Hz sono riprodotte dai diffusori
LAURA da woofer da 21 cm in radiazione diretta (custom made) senza utilizzo
di crossover. Il SUB (sì, insomma, chiamiamolo SUB) FUNZIONA da 5 a 30 Hz
stereofonia tridimensionale su 3 piani
differenti di profondita' (SUB compreso) in sezione aurea
3 unita'
DAC
QUANTICO, 3
unita'
ACCELERATORI ADIMENSIONALI per flusso dati spdif e

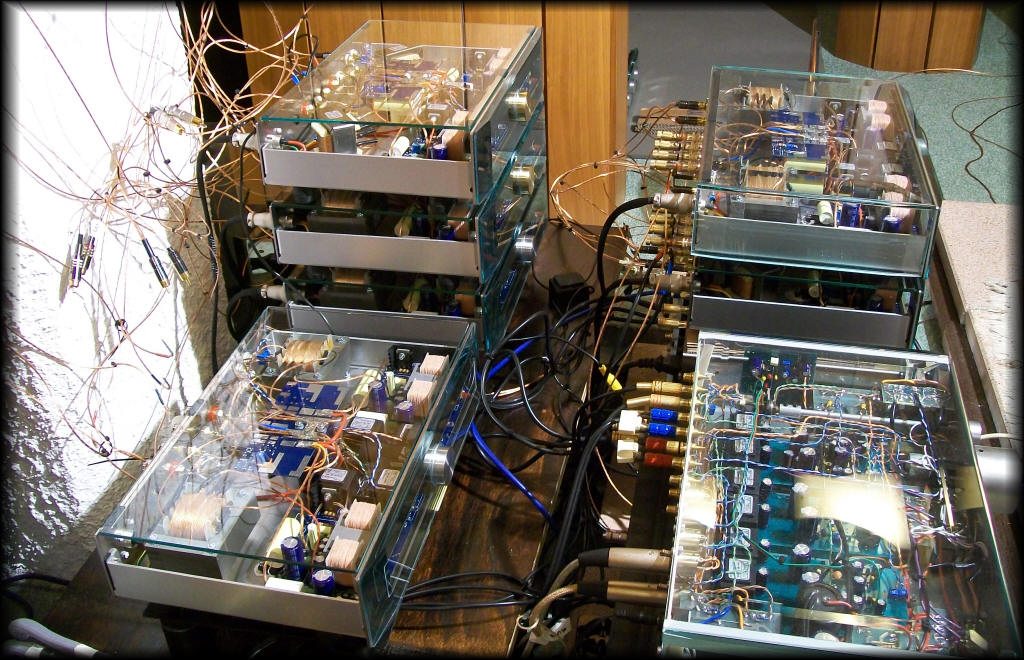

AMPLIFICATORI QUANTICI
sono in
funzione dal lettore CD/DVD 3 x
acceleratori di
particelle SPDIF
(ACCELERATORI
ADIMENSIONALI ) che pilotano direttamente
3 DAC QUANTICO verso 7 AMPLIFICATORI QUANTICI senza l'utilizzo del PREAMPLIFICATORE
(ora serve solo per il filtro del SUBWOOFER ed e' incorporato con il
filtro SUB in uno dei
DAC
QUANTICO) - il
tutto in MULTI AMPLIFICAZIONE PURA a trasformatori. Inutile dire che la
controreazione non esiste.
La regolazione del volume sonoro e'
effettuata attraverso i potenziometri NATURALI motorizzati e
sincronizzati a telecomando all'interno dei 3
DAC
QUANTICO. Niente MIN....ATE
elettroniche come si usa oggi sui pezzi da 10.000 euro in su' per
incantare i polli.
Uno dei
DAC
QUANTICO,
quello che pilota il SUB ha un'implementazione particolare sull'uscita
SUB con accoppiamento in continua invece che a trasformatori, per poter
rispondere da 5 a 30 Hz invece che da 12-15 Hz in su.
schema a
blocchi del funzionamento
in particolare

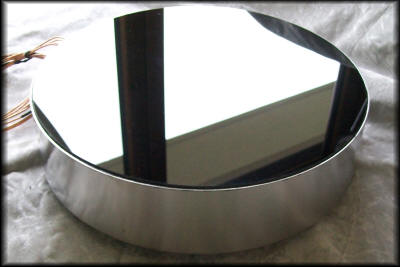

la vista dei 3 x acceleratori di
particelle (ACCELERATORE
ADIMENSIONALE)
inventati da Roberto Delle Curti, connessi tra l'uscita
del lettore Royal Device CD/DVD ed i 3
DAC
QUANTICO
|

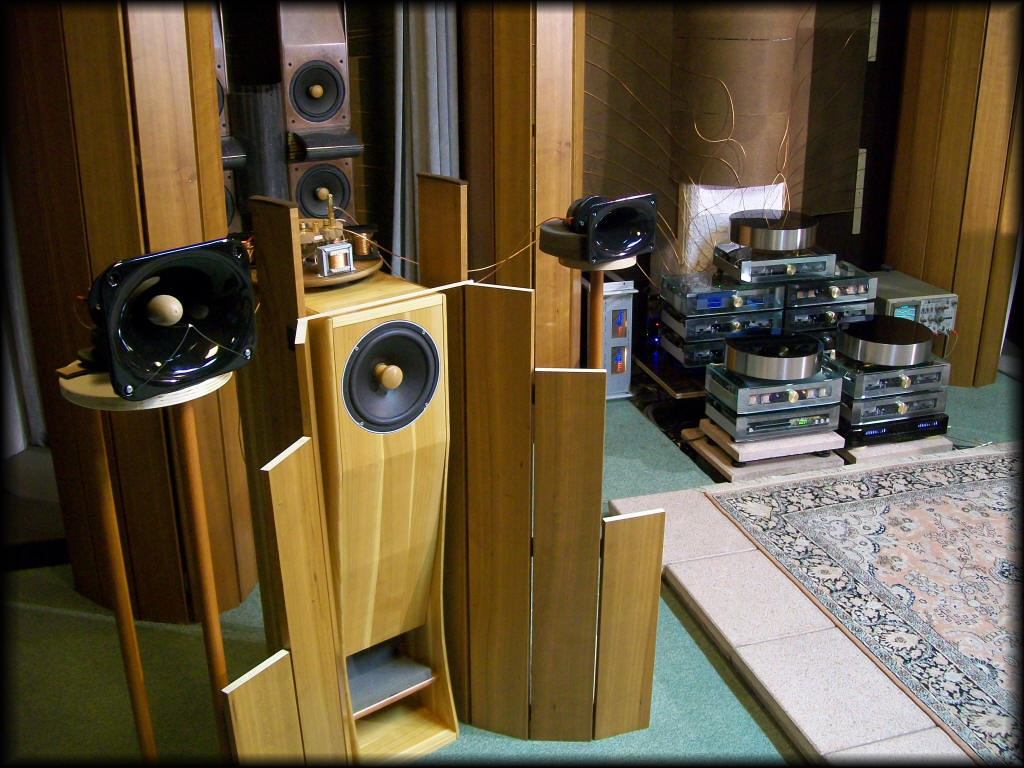

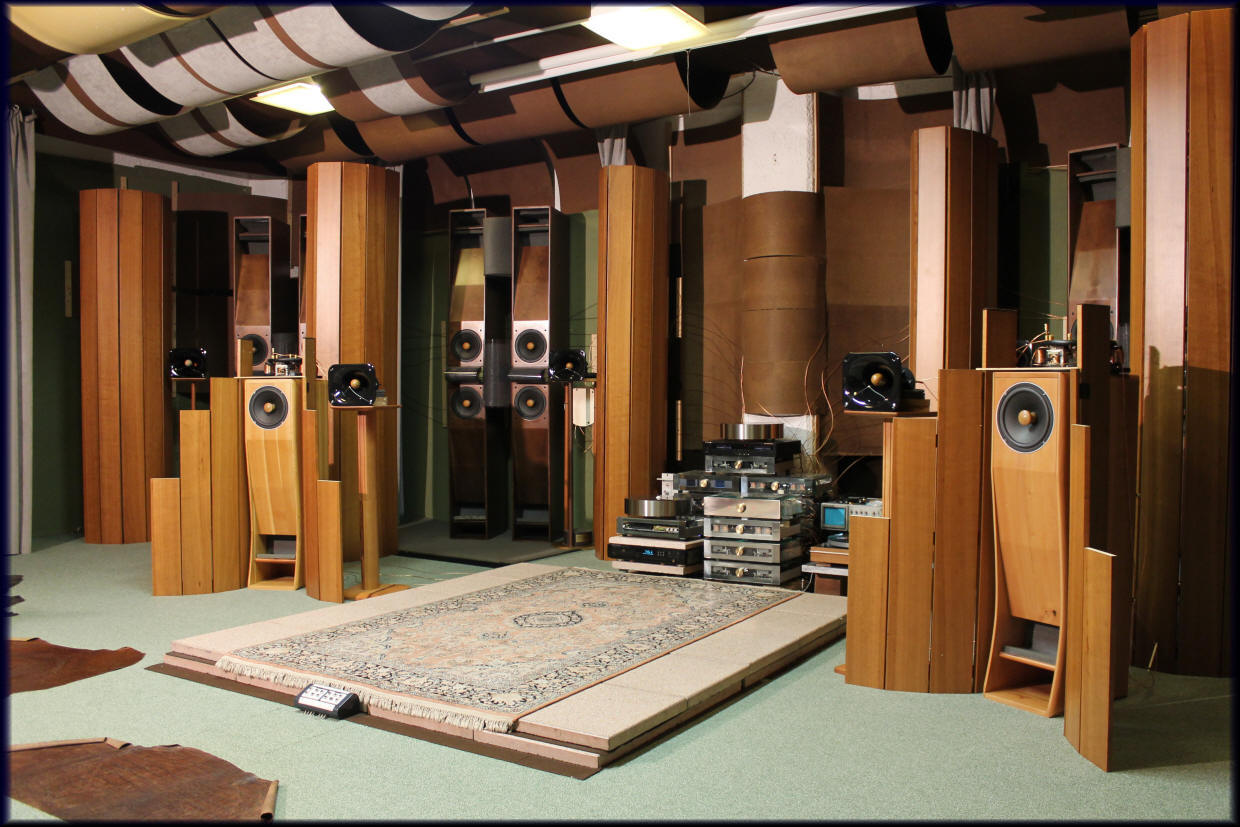

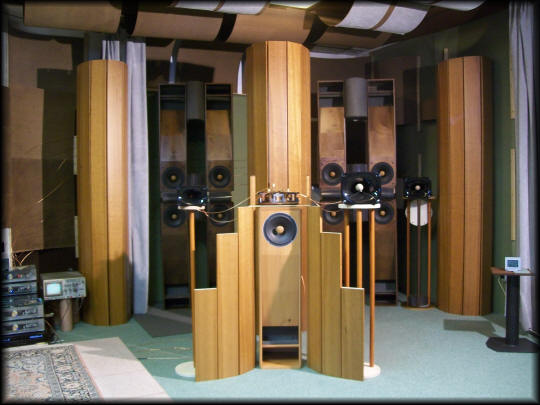

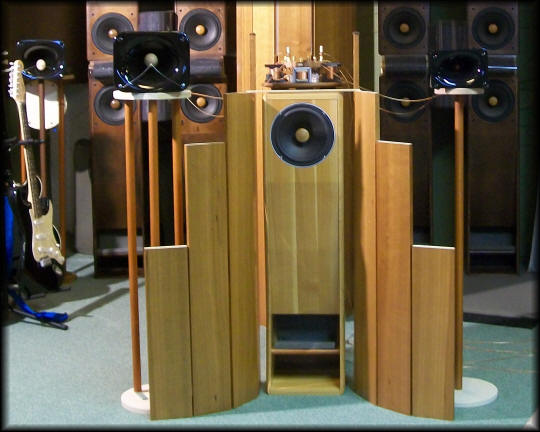

La posizione delle trombe delle LAURA
MK3 avanzate completano il centro acustico dei diffusori frontali
retro posizionati
|
|
 |
 |
|
 |
 |

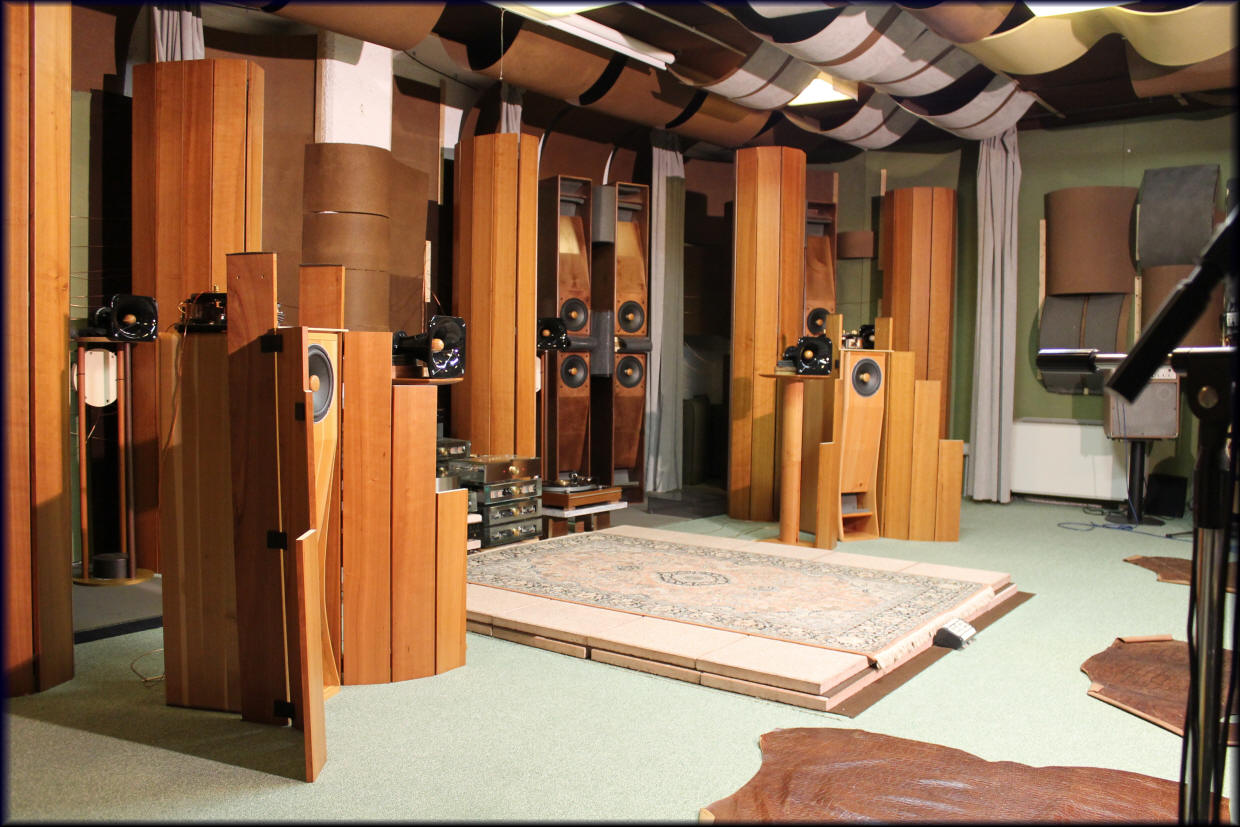

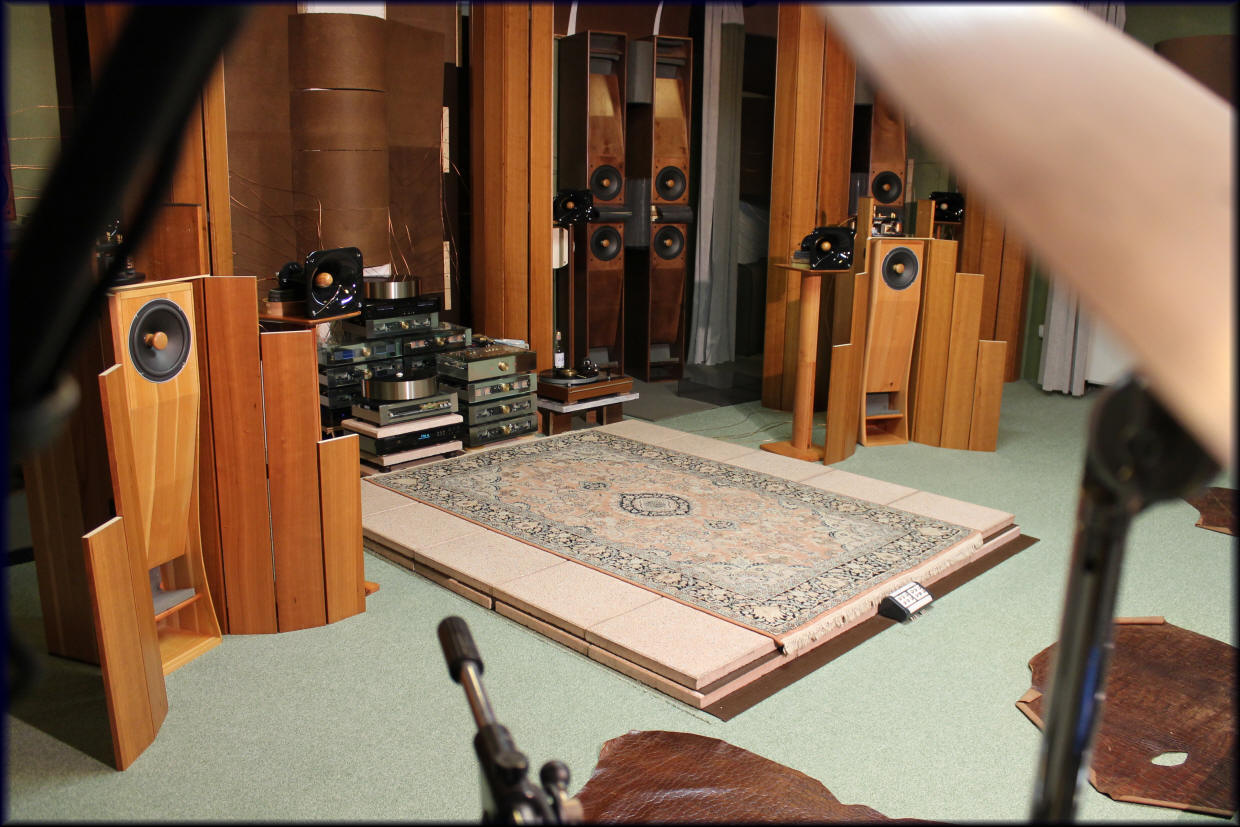

LAURA MK3 in massello di pero
ottobre 2013

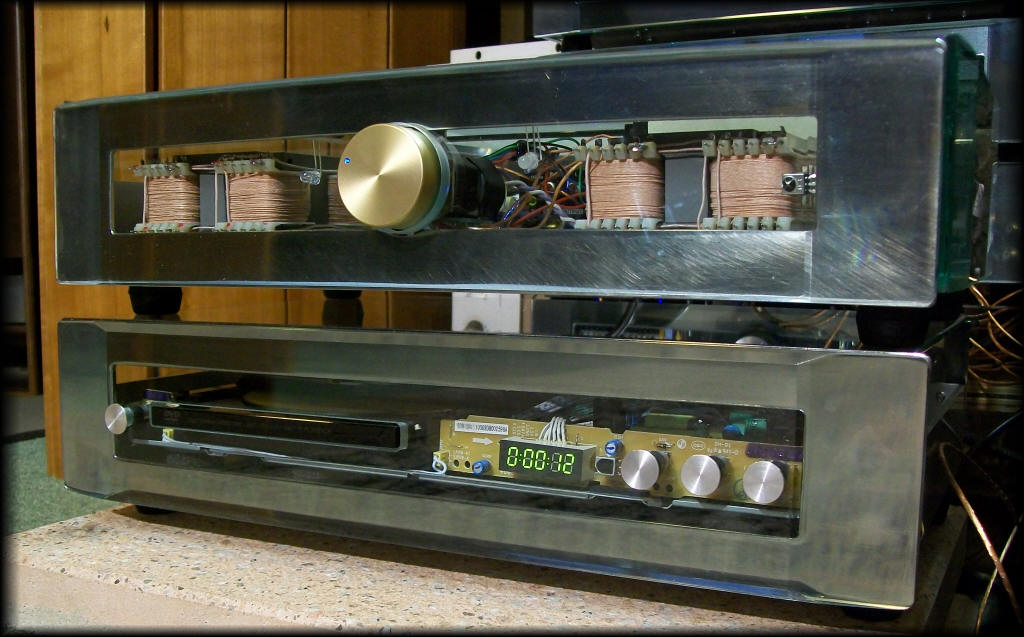

il preamplificatore ad oggi non e' piu'
utilizzato, solo uno stadio per la sezione SUB WOOFER con filtro passivo a 24 dB/ottava
e' inserito in uno dei
DAC QUANTICI
e preleva il segnale direttamente dal chip DAC al fine di riprodurre da 5 a 30
Hz. In alto, con il frontale in acciaio inox, il
PREFONO QUANTICO
|
|
L'ACCELERATORE
ADIMENSIONALE INVENTATO DA ROBERTO DELLE CURTI
SI INSERISCE SU UN FLUSSO
DATI DIGITALE di DATI SPDIF FACENDOLO ENTRARE IN RISONANZA CON SE STESSO. il
risultato non e' nemmeno descrivibile.
 |
|

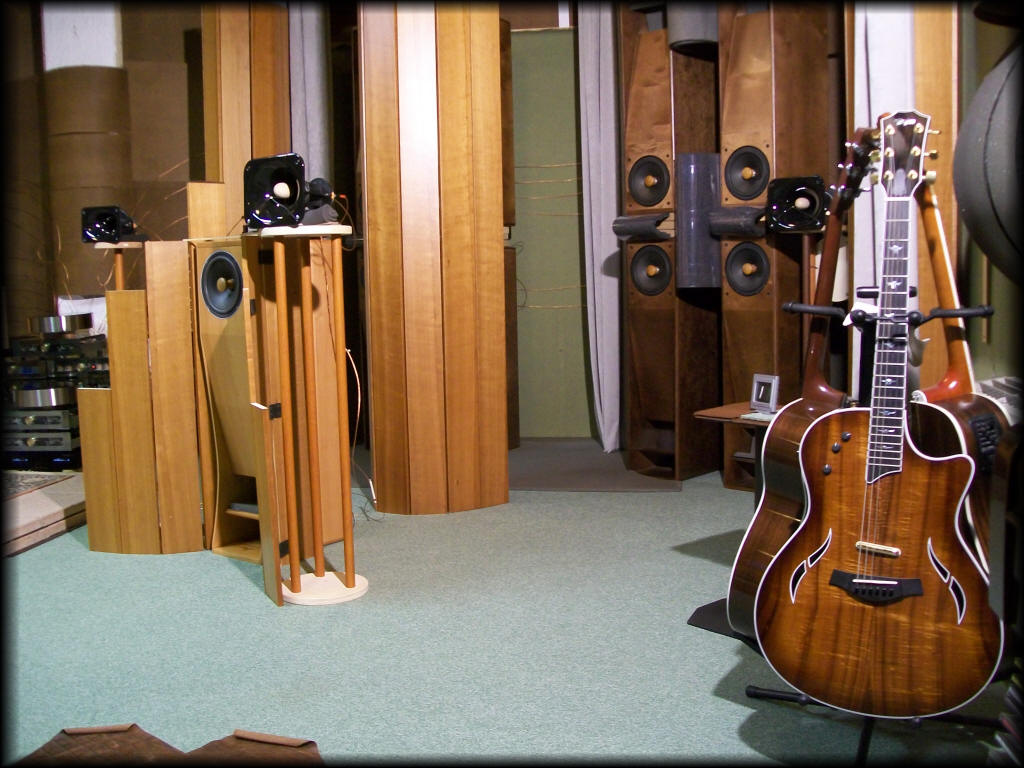

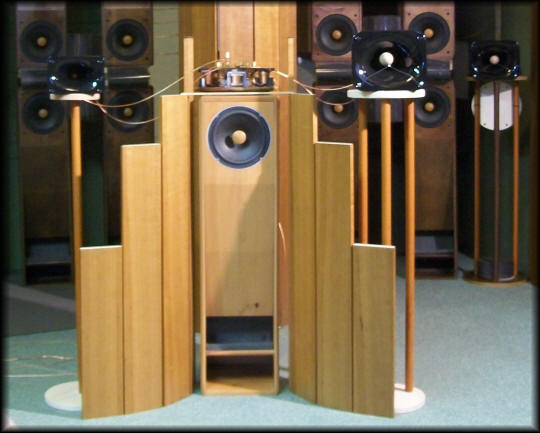

I due diffusori LAURA in primo piano, sono utilizzati come
canale centrale STEREOFONICO oppure da sole per ascolto stereofonico
classico.
Posizionati su piani di profondita' in sezione aurea per la
STEREOFONIA TRIDIMENSIONALE.
Gli strumenti "prendono corpo" e le voci, non sono solo come
se messi su uno stage, ma hanno anche un vero "spessore". L'avvento
dell'acceleratore adimensionale ha realizzato cio' che non era
nemmeno
umanamente possibile pensare.
|
|

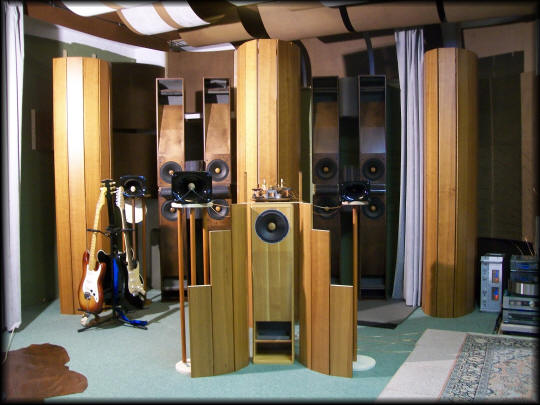

Vista del
posizionamento dei diffusori LAURA in modalita' STEREOFONICA TRIDIMENSIONALE.
La vista della posizione dei diffusori (vista da sopra) risulta la seguente
|
SUB
SUB
LF LF
LF LF
LF LF
RF RF
L
R
A
|
Dove A e' l'ascoltatore. Fatta 1 la
distanza tra il punto A e LF/RF, la distanza tra A e L/R e' 0,618,
mentre la distanza tra A e SUB e' 1,618.
Avevate mai pensato che da sempre le GOLE dei
2 SUB erano
piazzate ad una distanza in sezione aurea con i diffusori FRONTALI (LF/RF)?
NO? Ecco il mistero svelato, dove forumer e ingegneri si sono sempre chiesti
della relazione di fase con i diffusori LF/RF frontali.
Ora, dopo 10 anni, lo sapete anche voi
SORGENTI:
1 x Lettore Royal Device
DVD/CD (usato
solo come meccanica connesso in coassiale) con PRE ACCELERATORE ADIMENSIONALE
Royal Device INTERNO e circuito per uscita SPD-IF completamente rifatto.
Circuiti interni e meccanica completamente sospesi rispetto lo chassis
esterno.
CONNESSIONE DATI SPD-IF:
3 x
ACCELERATORE
ADIMENSIONALE Royal Device modello 10 x 3
CONVERTITORI: 3 x
DAC
QUANTICO
Royal Device con POST ACCELERATORI INTERNI (a DELTA per il canale
centrale).
16 Diffusori frontali LAURA MK3 (LF + RF) pilotati da:
4 x Royal Device
AMPLIFICATORE
QUANTICO 100 Watt/ch
completamente A TRASFORMATORI QUANTICI e
RESPIRO ETERNO
1
x Royal Device AMPLIFICATORE
QUANTICO 100 Watt/ch
completamente A TRASFORMATORI QUANTICI
per pilotaggio delle trombe
laterali degli alti
e
RESPIRO
ETERNO
CANALE CENTRALE
2 x LAURA MK3
(L + R) con trombe TRACTRIX:
1
x Royal Device
AMPLIFICATORE
QUANTICO 100 Watt/ch
completamente A TRASFORMATORI QUANTICI
e
RESPIRO ETERNO
1
x Royal Device
AMPLIFICATORE
QUANTICO 100 Watt/ch
completamente A TRASFORMATORI QUANTICI per pilotaggio delle trombe degli alti del CANALE
CENTRALE frontale
e
RESPIRO ETERNO
Royal Device a stato solido 100+100 WATT. Con filtro subsonico PASSIVO
da 5 a 30 Hz 24 dB/ottava inserito nel DAC QUANTICO con OSCILLOSCOPI.
PREAMPLIFICAZIONE:
Nessun preamplificatore utilizzato
CAVI:
di potenza e di
segnale di tipo
super EPIGENETICO
MONITOR:
1 x Oscilloscopio 4
tracce Hitachi 100 MHz - 2 tracce per lo stereo e 2 tracce per il SUB
1 x ANALIZZATORE di
spettro a 10 ottave Pioneer. usato solo come monitor completamente
disaccoppiato dal segnale amplificato
2 X OSCILLOSCOPI
integrati nel DAC QUANTICO
|
|

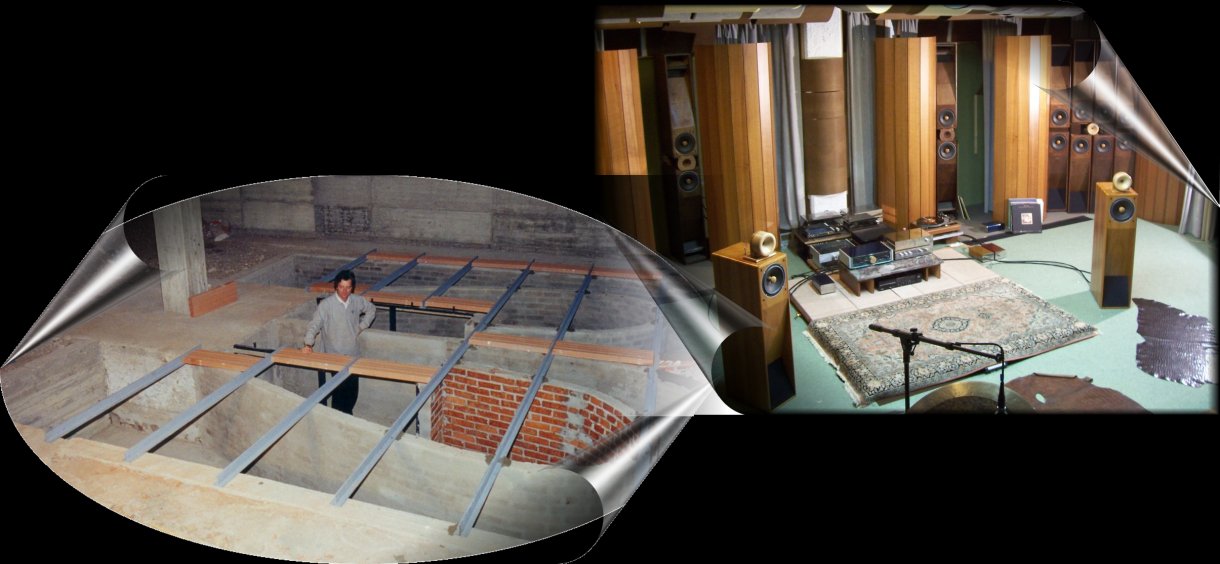

Vista TOTALE DELLA TROMBA (1 canale)

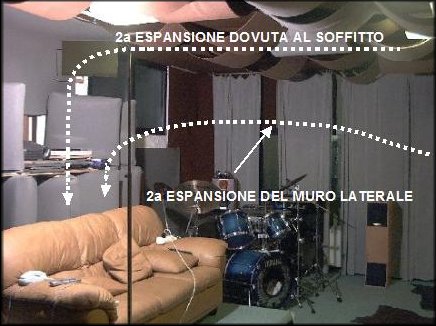

Per la tromba dei SUB devono essere considerate pure le ripiegature dovute
al soffitto, ai muri laterali ed alla parete posteriore come ultima
piegatura della tromba. Sullo spigolo tra le pareti verticali e soffitto
sono montati dei convogliatori curvi in legno (vedi figura laterale),
lo stesso vale negli spigoli agli angoli delle pareti, poi ricoperti di
moquette.
La pressione dell'aria viene controllata da 2 metri di altezza di "cubi"
ammortizzatori anecoici ad altissimo assorbimento. Ogni "cubo" e' di
sezione trapezoidale ed ha una profondita' di circa 0,8-1 metro. Altro
materiale antivibrante tende a soffocare le vibrazioni del piano su cui e'
posizionato il divano. I 2 diffusori Laura al centro della sala sono per la
STEREOFONIA TRIDIMENSIONALE e coadiuvano gli altri 4 diffusori del canale
centrale posizionati dietro i pannelli curvi al centro della sala (vedi
figura seguente segnati con due frecce e la lettera C). Per vedere la
disposizione dall'alto fare click su
VISTA TOTALE DELLA SALA DA SOPRA |
|
 |
 |
|

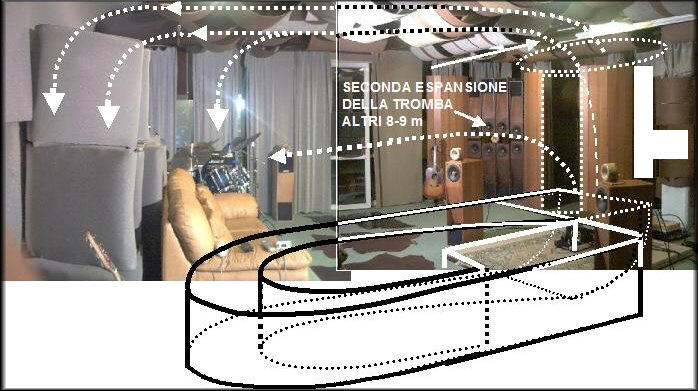

LO SVILUPPO TOTALE DELLA TROMBA DEI SUB
La lunghezza totale di un canale della tromba risulta circa: 9,3 (sotto il
pavimento) + 2,7 + 6 + 2,5= 20, 5 metri (la lunghezza d'onda piena del 16 Hz
e la mezza lunghezza d'onda dell' 8 Hz). Notare i due diffusori Laura del
canale centrale sx segnati dalla lettera C).
|
|
 |
|

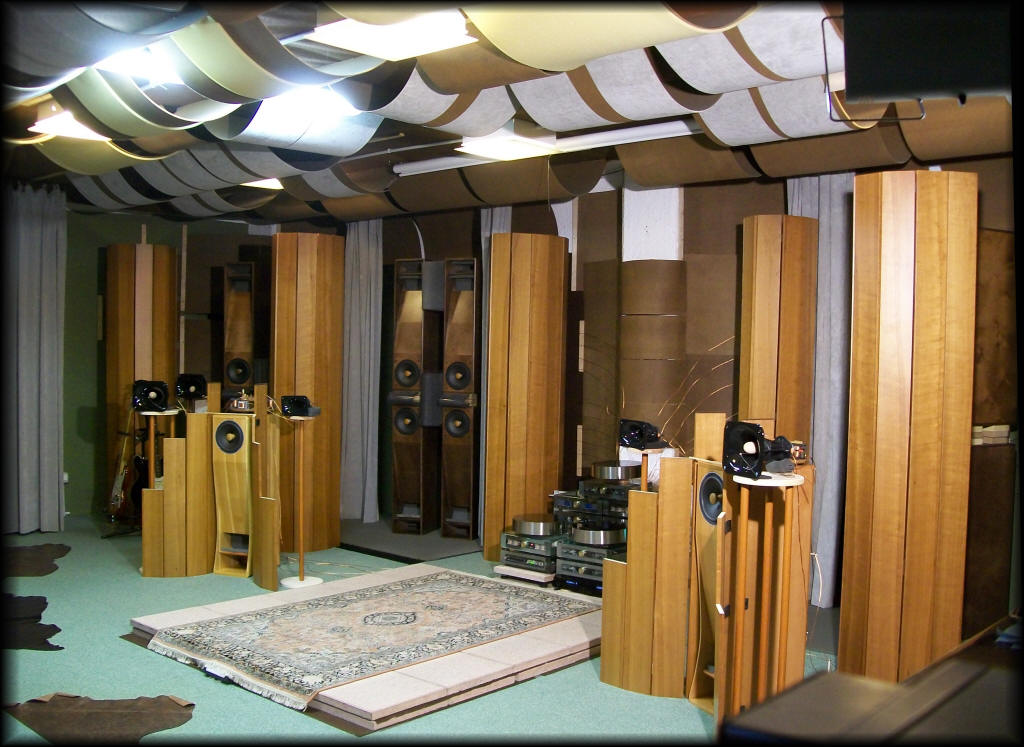

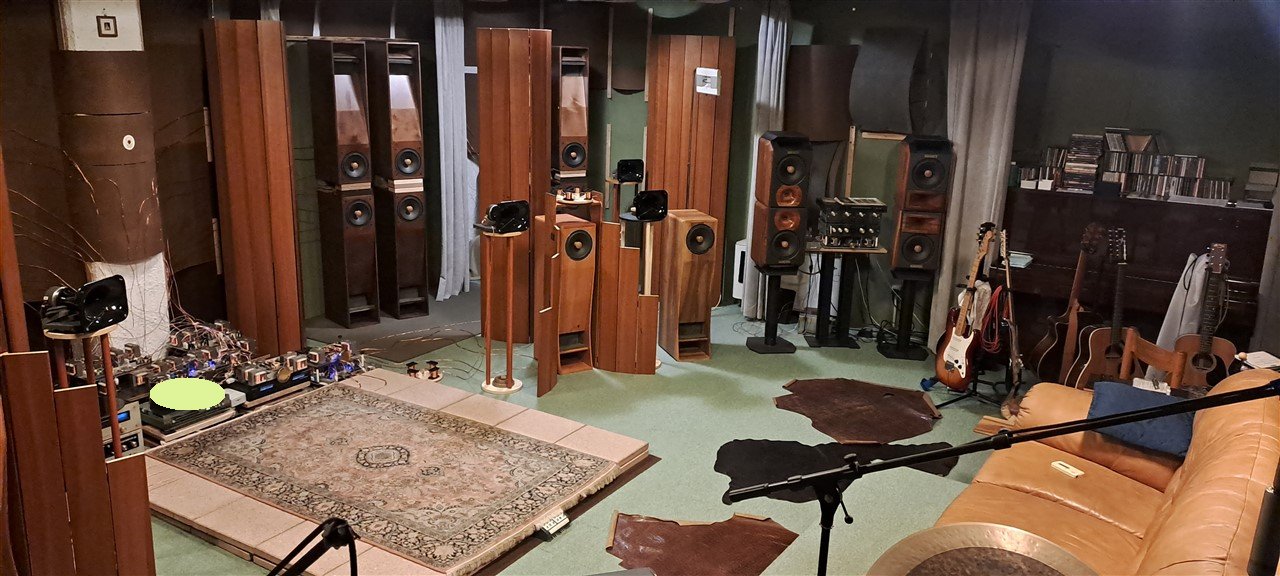

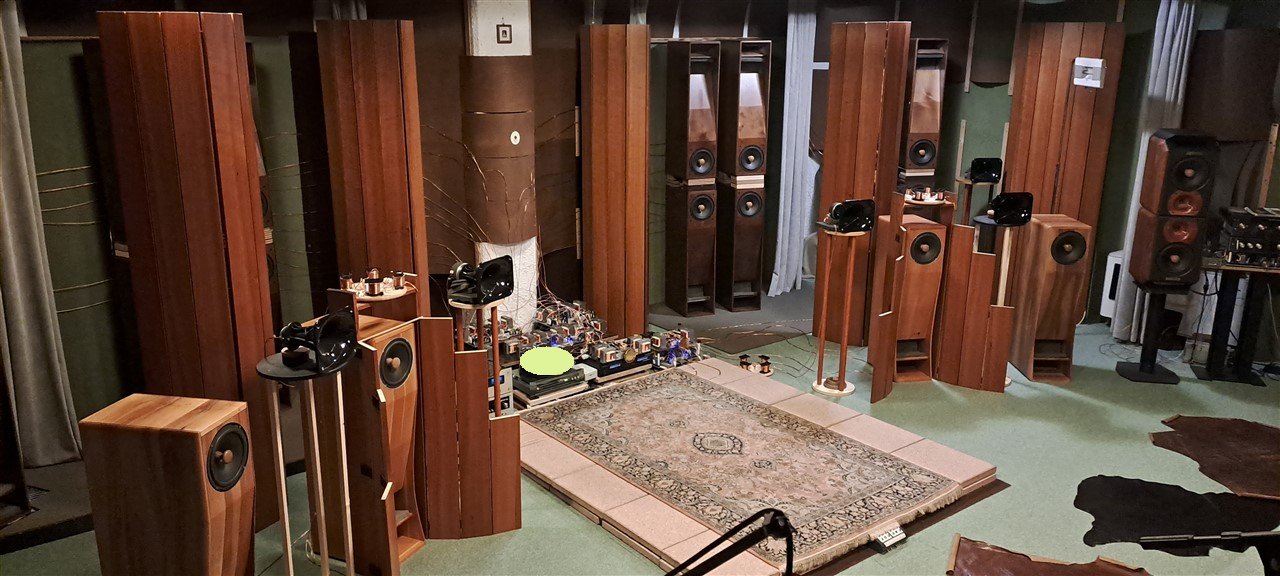

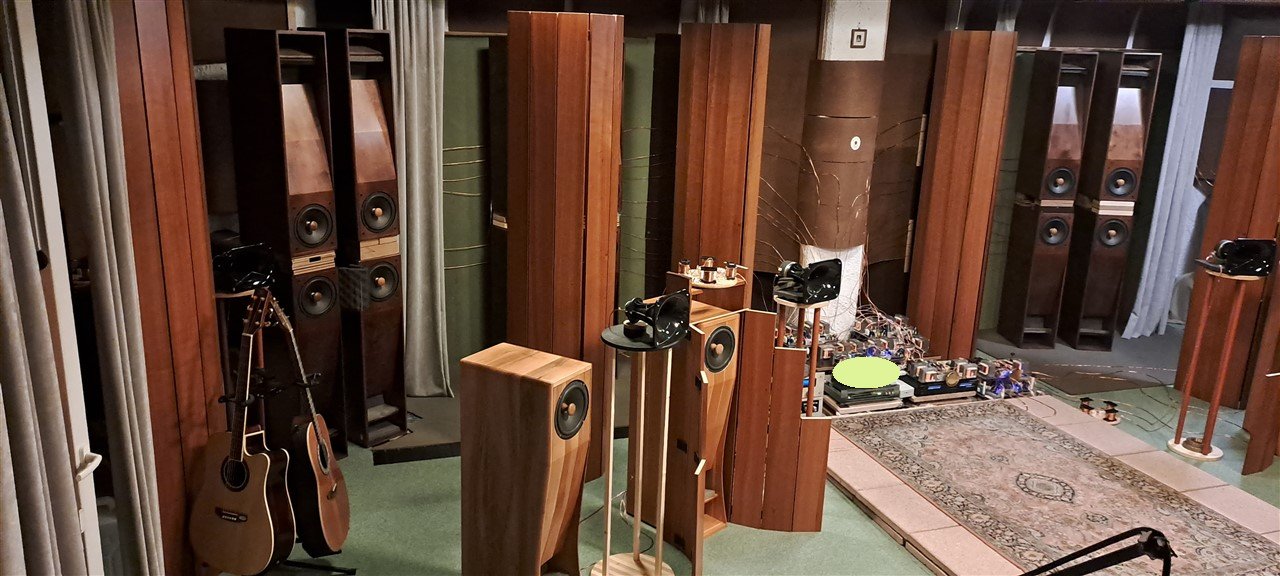

LA SALA AUDIO 2022
per la
prima volta nella storia dell'audio viene inserita l'invenzione del FLUSSO
CANALIZZATORE sui DATI SPDiF
una
incredibile EVOLUZIONE dell'ACCELERATORE ADIMENSIONALE |
 |
 |
|
|
 |
|
|
|

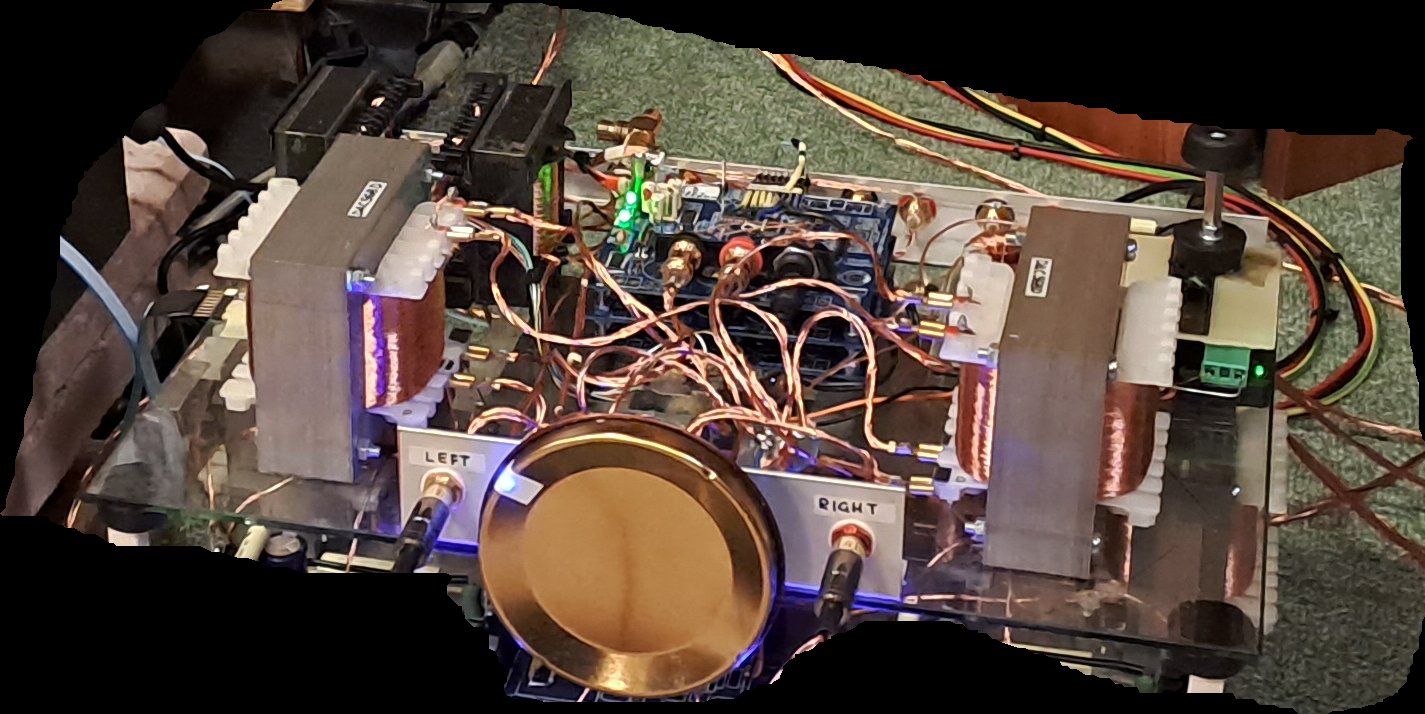

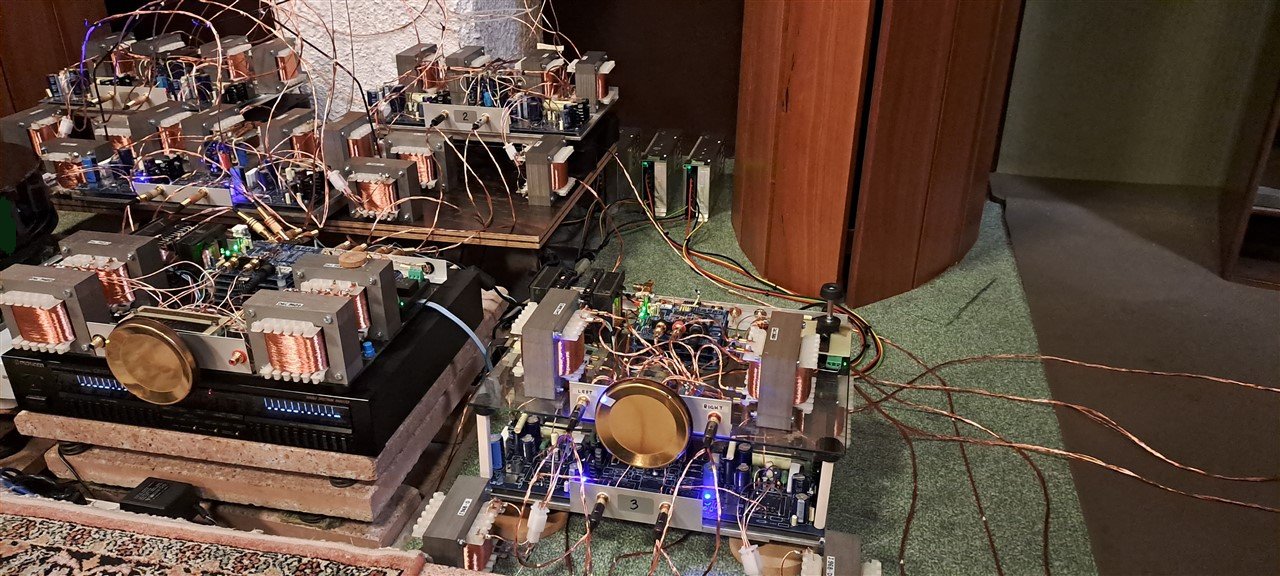

in primo

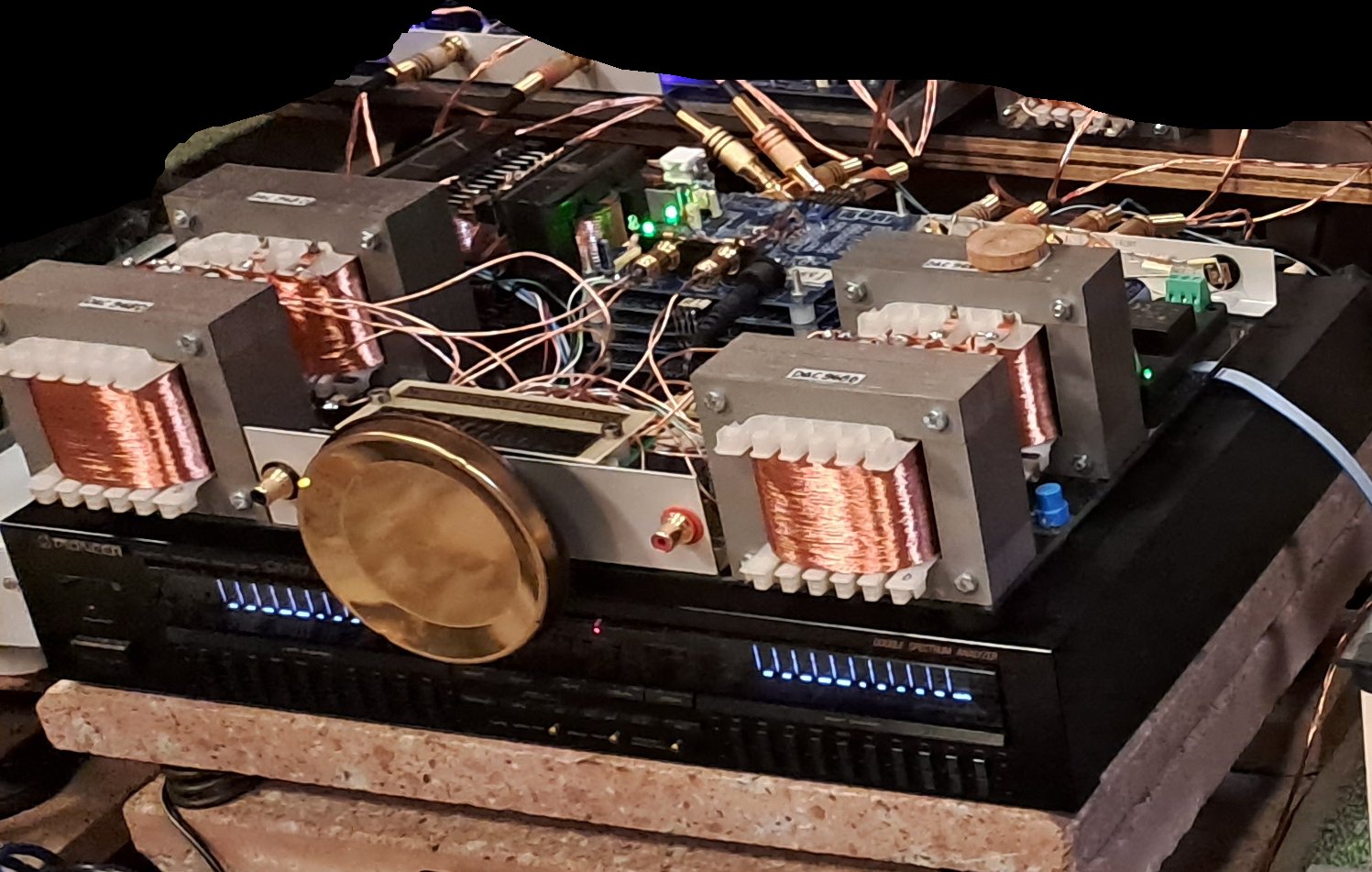

piano i DAC con TRASFORMATORI CANALIZZATORI a MATRICE - invenzione di RDC
in
secondo piano gli AMPLIFICATORI CICLO FINALE utilizzanti
TRASFORMATORI CANALIZZATORI a MATRICEper l'amplificazione in tensione
|
 |
|
|
|
DOPPIO DAC per 2 AMPLI DOPPI
STEREO (AMPLI DOPPI pilotati dallo stesso TRASFORMATORE AMPLIFICATORE
CANALIZZATORE a MATRICE) per 16 DIFFUSORI POSTERIORI e AMPLI TROMBE
DIFFUSORI POSTERIORI -
BANDA PASSANTE TRASFORMATORI
DAC FINO AD 1 GIGAHERTZ (-20 dB)
NESSUN FILTRO POST DAC per
ottenere la CANALIZZAZIONE PASSIVA delle BANDE ALIASING IN FASE CON BANDA
AUDIO
LE BANDE ALIASING FUORI BANDA
SI SOMMANO CON QUELLA NELLA BANDA AUDIO - senza diminuzione del rapporto S/N
totale e con il RISULTATO di OTTENERE la MASSIMA RISOLUZIONE
dell'INFORMAZIONE (che non e' relativa ai BIT registrati sul supporto -
questa e' solo l'INFORMAZIONE di BASE a cui si sommano le INFORMAZIONI CHE
NON SONO SUL SUPPORTO)
CAVI DI SEGNALE E POTENZA
CANALIZZATORI
DAC per AMPLI DOPPIO STEREO
per 4 DIFFUSORI FRONTALI - e TROMBE DIFFUSORI FRONTALI -
TRASFORMATORI di
AMPLIFICAZIONE CANALIZZATORI A MATRICE
BANDA PASSANTE FINO AD 1
GIGAHERTZ (-20 dB).
 |
fare click per
visualizzare
il
disegno completo del progetto iniziale
